专利号: 2021114071483
申请人: 无锡市鸣腾建设工程股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

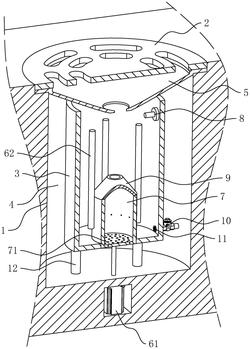

1.一种环保型城市道路雨水口,包括排水井道(1),其特征在于:所述排水井道(1)内设有内部中空且顶部开口的溢流筒(3),所述溢流筒(3)的外壁与所述排水井道(1)的内壁之间具有排水腔(4),所述排水井道(1)的顶部设有用于将道路上的雨水导入所述溢流筒(3)内的导流件(5),所述排水井道(1)内还设有用于驱动所述溢流筒(3)内雨水转动而形成旋流的搅拌组件;

所述搅拌组件包括设置在所述排水井道(1)底部密闭空腔内的电机(61),所述电机(61)的输出轴连接有竖向设置且位于所述溢流筒(3)内的搅拌杆(62),所述电机(61)电连接于控制系统;

所述溢流筒(3)的底壁转动穿设有竖向设置的存料筒(7),所述存料筒(7)内部中空且顶部开口,所述电机(61)的输出轴同轴连接于所述存料筒(7)的底部,所述存料筒(7)的底部还开设有多个与所述排水腔(4)相通的通孔(71);

所述存料筒(7)的顶部设置有呈锥型的限位罩(9),所述限位罩(9)的顶部开口且沿着远离所述存料筒(7)的方向口径逐渐变小;

所述存料筒(7)的壁厚内设置有多个孔组,所述孔组包括开设在所述存料筒(7)底壁上且朝向所述限位罩(9)设置的反喷孔(72),所述存料筒(7)的竖直侧壁内开有一端与所述反喷孔(72)相通,另一端与所述存料筒(7)竖直内侧壁相通的过渡孔(73)。

2.根据权利要求1所述的环保型城市道路雨水口,其特征在于:所述溢流筒(3)内侧靠近其顶部的位置设置有液位传感器(8),所述液位传感器(8)通过控制系统电连接于所述电机(61)。

3.根据权利要求1所述的环保型城市道路雨水口,其特征在于:所述限位罩(9)与所述存料筒(7)可拆卸连接。

4.根据权利要求1所述的环保型城市道路雨水口,其特征在于:所述溢流筒(3)的外侧壁上连通有排水阀(10),所述排水阀(10)靠近所述溢流筒(3)的筒底,所述排水阀(10)电连接于控制系统,所述溢流筒(3)内壁与所述排水阀(10)相通的位置设置有拦截网(11)。
