专利号: 2021114117788
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

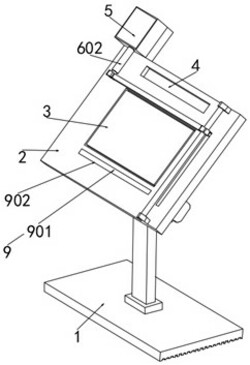

1.一种艺术设计的智能创意工作台,包括支撑台(1),所述支撑台(1)的上端连接有承载板(2),所述承载板(2)的上表面与支撑台(1)的下表面的夹角为锐角,所述承载板(2)的上端嵌设有智能触摸屏(3),其特征在于,包括动力机构(6)、清除机构(7)、驱动机构(8)、收集机构(9)和吸附机构(10);

动力机构(6),所述动力机构(6)为驱动机构(8)提供动力,所述动力机构(6)设置在承载板(2)上;

清除机构(7),所述清除机构(7)用于清除智能触摸屏(3)的表面脏物,所述清除机构(7)设置在驱动机构(8)上;

驱动机构(8),所述驱动机构(8)用于清除机构(7)、驱动收集机构(9)和吸附机构(10)的运行,所述驱动机构(8)安装在承载板(2)上;

收集机构(9),所述收集机构(9)用于收集清除机构(7)除去的脏物,所述收集机构(9)设置在承载板(2)内;

吸附机构(10),所述吸附机构(10)用于吸下收集机构(9)上的脏物,所述吸附机构(10)设置在收集机构(9)内。

2.根据权利要求1所述的一种艺术设计的智能创意工作台,其特征在于,所述动力机构(6)包括推杆电机(601)、伸缩杆(602)、连杆(603)和导杆(604),所述承载板(2)的上端连接有推杆电机(601),所述推杆电机(601)的输出端连接有伸缩杆(602),所述伸缩杆(602)的末端连接有连杆(603),所述连杆(603)远离伸缩杆(602)的一端与导杆(604)滑动连接,所述导杆(604)的外壁与承载板(2)连接。

3.根据权利要求2所述的一种艺术设计的智能创意工作台,其特征在于,所述清除机构(7)包括清除海绵(701),所述清除海绵(701)与连杆(603)连接。

4.根据权利要求2所述的一种艺术设计的智能创意工作台,其特征在于,所述驱动机构(8)包括导向孔(801)、驱动杆(802)和驱动齿条(803),所述连杆(603)的下端连接有驱动杆(802),所述承载板(2)的外壁开设有导向孔(801),所述驱动杆(802)的下端穿过导向孔(801),所述驱动杆(802)的下表面连接有驱动齿条(803)。

5.根据权利要求1所述的一种艺术设计的智能创意工作台,其特征在于,所述收集机构(9)包括导向板(901)、横孔(902)、放置孔(903)、从动轮(904)、皮带(905)、连板(906)、主动轮(907)、转杆(908)、第一齿轮(909)、收集盒(910)、拉门(911)、方槽(912)和弹簧(913),所述承载板(2)的外壁开设有横孔(902),所述横孔(902)位于智能触摸屏(3)的下方,所述横孔(902)的内壁开设有方槽(912),所述方槽(912)的内壁连接有弹簧(913),所述弹簧(913)的一端连接有导向板(901),所述导向板(901)的外壁与横孔(902)滑动连接,所述横孔(902)的内表面开设有放置孔(903),所述放置孔(903)的内壁与从动轮(904)转动连接,所述从动轮(904)的外壁与皮带(905)活动连接,所述皮带(905)的外壁与主动轮(907)活动连接,所述皮带(905)的外壁与连板(906)连接,所述连板(906)的外壁与导向板(901)连接,所述导向板(901)的最大移动距离小于皮带(905)的一半的长度,所述承载板(2)的下端与转杆(908)转动连接,所述转杆(908)的外壁与第一齿轮(909)连接,所述转杆(908)的一端与主动轮(907)连接;

所述承载板(2)的下端连接有收集盒(910),所述收集盒(910)的外壁开设有拉门(911),所述收集盒(910)的上端开口位于横孔(902)的下方,所述横孔(902)的底面积小于收集盒(910)上端开口面积。

6.根据权利要求5所述的一种艺术设计的智能创意工作台,其特征在于,所述吸附机构(10)包括圆杆(1001)、第二齿轮(1002)、从动齿条(1003)、方杆(1004)、动板(1005)、定板(1006)、导管(1007)和过滤网(1008),所述承载板(2)的下端转动连接有圆杆(1001),所述圆杆(1001)的外壁连接有第二齿轮(1002),所述第二齿轮(1002)位于第一齿轮(909)的下方,所述收集盒(910)的内壁连接有定板(1006),所述定板(1006)的外壁插设有导管(1007),所述导管(1007)的内壁连接有过滤网(1008),所述收集盒(910)的内壁滑动连接有动板(1005),所述动板(1005)位于定板(1006)的下方,所述动板(1005)的外壁连接有方杆(1004),所述方杆(1004)的外壁连接有从动齿条(1003),所述从动齿条(1003)与第二齿轮(1002)啮合,所述收集盒(910)与方杆(1004)的接触处套设有密封圈。

7.根据权利要求6所述的一种艺术设计的智能创意工作台,其特征在于,所述导管(1007)的上端开设有斜面。

8.根据权利要求2所述的一种艺术设计的智能创意工作台,其特征在于,所述承载板(2)的外壁开设有收纳槽(4),所述收纳槽(4)位于智能触摸屏(3)的上方,所述推杆电机(601)的外侧套设有外壳(5)。
