专利号: 2021114162393
申请人: 湖北兴龙工具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

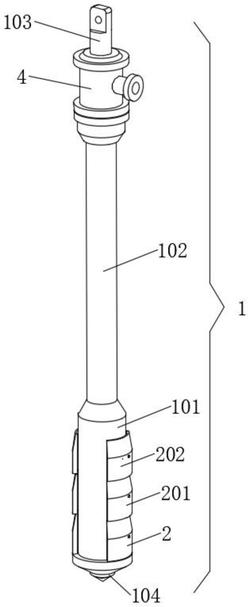

1.扩径用钻头,包括扩孔用钻头(1),其特征在于:所述扩孔用钻头(1)由刀刃保持座(101)和钻具杆部(102)构成,所述刀刃保持座(101)呈圆筒状体,刀刃保持座(101)两侧设有对称设置的第一刀刃(2)、第二刀刃(201)和第三刀刃(202),第一刀刃(2)、第二刀刃(201)和第三刀刃(202)自下而上依次排列,第一刀刃(2)、第二刀刃(201)和第三刀刃(202)内侧均一体成型有引导肋部(3),引导肋部(3)呈水平方向且滑动贯穿至刀刃保持座(101)内部的充水腔(1011),引导肋部(3)的内端一体成型有防脱卡座(301),所述钻具杆部(102)内部设有与充水腔(1011)相连通的导水腔(1021),钻具杆部(102)上端连接有充水旋转接头(4),充水旋转接头(4)的上端连接有联接头(103),刀刃保持座(101)底部为倒圆锥状的尖塔部(104),所述刀刃保持座(101)对应各个第一刀刃(2)、第二刀刃(201)和第三刀刃(202)所插设的位置设有限位结构;

所述限位结构包括刀刃保持座(101)对应第一刀刃(2)、第二刀刃(201)和第三刀刃(202)穿插位置上方所开设的弹腔(5),弹腔(5)中配适滑动连接有滑座(6),滑座(6)的滑动方向呈垂直引导肋部(3)的滑动方向,滑座(6)的底端一体成型有限位楔型销杆(601),且限位楔型销杆(601)向下贯穿至与引导肋部(3)上缘所开设的限位斜齿槽(7)相配适卡设;

所述滑座(6)上端设有拨板(602)沿拨板行程预留口(501)且呈水平方向延伸至充水腔(1011)内部,当往充水腔(1011)内部充入水时,水向下导流且作用于拨板(602)上,将滑座(6)以及限位楔型销杆(601)向下压动,使限位楔型销杆(601)与引导肋部(3)上所设的限位斜齿槽(7)进行紧密卡设。

2.根据权利要求1的扩径用钻头,其特征在于:所述第一刀刃(2)、第二刀刃(201)和第三刀刃(202)的上端部均为圆锥弧板状的引导部,第一刀刃(2)、第二刀刃(201)和第三刀刃(202)的下部均为圆柱弧板状的磨削部。

3.根据权利要求1的扩径用钻头,其特征在于:所述第一刀刃(2)内侧所连接的引导肋部(3)的长度大于第二刀刃(201)内侧所连接引导肋部(3)的长度,第二刀刃(201)内侧所设的引导肋部(3)的长度大于第三刀刃(202)内侧所设引导肋部(3)的长度。

4.根据权利要求1的扩径用钻头,其特征在于:所述弹腔(5)的上端开设有充水腔(1011)相通的拨板行程预留口(501)。

5.根据权利要求4的扩径用钻头,其特征在于:所述弹腔(5)的顶部与滑座(6)的上端之间连接有复位弹簧(603),复位弹簧(603)为驱使滑座(6)向上复位的拉力弹簧。

6.根据权利要求1的扩径用钻头,其特征在于:沿所述防脱卡座(301)内侧开设有延伸至引导肋部(3)内部的喷水通道(8),且喷水通道(8)沿所对应的第一刀刃(2)、第二刀刃(201)、第三刀刃(202)的外壁呈切向贯穿出,形成喷水口(801)。
