专利号: 2021114302454
申请人: 钟燕青
专利类型:发明专利
专利状态:授权未缴费
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

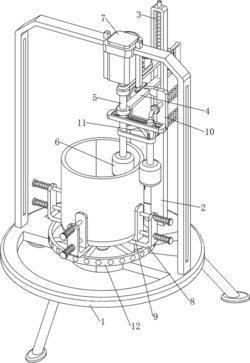

1.一种玻璃杯杯口打磨装置,其特征是,包括有:第一支撑架(1)和支撑板(2),第一支撑架(1)顶部设有支撑板(2);

第一活动架(4),支撑板(2)上滑动式设有第一活动架(4);

第一弹簧(3),第一活动架(4)与第一支撑架(1)之间设有第一弹簧(3);

第一转轴(5),第一活动架(4)上转动式设有第一转轴(5);

第一打磨柱(6),第一转轴(5)下部设有第一打磨柱(6)。

2.按照权利要求1所述的一种玻璃杯杯口打磨装置,其特征是,动力机构(7)包括有:第二支撑架(70),第一支撑架(1)顶部对称设有第二支撑架(70);

活动块(71),第二支撑架(70)上部之间滑动式设有活动块(71);

电机(72),活动块(71)上设有电机(72),电机(72)输出轴与第一转轴(5)连接。

3.按照权利要求2所述的一种玻璃杯杯口打磨装置,其特征是,承载机构(8)包括有:第二转轴(80),第一支撑架(1)中部转动式设有第二转轴(80);

圆盘(81),第二转轴(80)顶部设有圆盘(81);

承载架(82),圆盘(81)上设有四个承载架(82)。

4.按照权利要求3所述的一种玻璃杯杯口打磨装置,其特征是,还包括有夹紧机构(9),夹紧机构(9)包括有:

活动柱(90),承载架(82)上均对称滑动式设有活动柱(90);

第二弹簧(91),活动柱(90)与承载架(82)之间均对称设有第二弹簧(91);

夹板(92),相近的两个活动柱(90)之间均设有夹板(92)。

5.按照权利要求4所述的一种玻璃杯杯口打磨装置,其特征是,还包括有传动机构(10),传动机构(10)包括有:第一固定框(1000),第一活动架(4)下部设有第一固定框(1000),第一固定框(1000)与第一转轴(5)转动式连接;

第三转轴(1001),第一固定框(1000)上滑动式设有滑块,滑块上转动时设有第三转轴(1001);

第二打磨柱(1002),第三转轴(1001)下部设有第二打磨柱(1002);

第三弹簧(1003),第一固定框(1000)与滑块之间设有第三弹簧(1003);

固定块(1004),第一固定框(1000)内壁设有固定块(1004);

支撑块(1005),第一活动架(4)下部设有支撑块(1005);

第二活动架(1006),支撑块(1005)上滑动式设有第二活动架(1006);

第四弹簧(1007),第二活动架(1006)与支撑块(1005)之间对称设有第四弹簧(1007),第二活动架(1006)、第一转轴(5)和第三转轴(1001)之间绕有皮带。

6.按照权利要求5所述的一种玻璃杯杯口打磨装置,其特征是,还包括有撑开机构(11),撑开机构(11)包括有:第三活动架(1100),第一活动架(4)上滑动式设有第三活动架(1100),第三活动架(1100)与第三转轴(1001)配合;

第二固定框(1101),第一活动架(4)下部设有第二固定框(1101),第二固定框(1101)与第三活动架(1100)滑动式连接;

第五弹簧(1102),第三活动架(1100)与第一活动架(4)之间设有第五弹簧(1102)。

7.按照权利要求6所述的一种玻璃杯杯口打磨装置,其特征是,还包括有转动机构(12),转动机构(12)包括有:第四转轴(1200),第一活动架(4)顶部转动式设有第四转轴(1200);

第一摩擦轮(1201),第四转轴(1200)顶部设有第一摩擦轮(1201);

第一传动带(1202),第四转轴(1200)与第一转轴(5)上部之间绕有第一传动带(1202);

第二摩擦轮(1203),第一支撑架(1)上设有支撑杆,支撑杆顶部转动式设有第二摩擦轮(1203);

第五转轴(1204),支撑杆顶部转动式设有第五转轴(1204);

第二传动带(1205),第五转轴(1204)上部与第二摩擦轮(1203)之间绕有第二传动带(1205);

传动环(1206),第二转轴(80)上设有传动环(1206);

第三传动带(1207),第五转轴(1204)下部与第二转轴(80)之间绕有第三传动带(1207)。

8.按照权利要求3所述的一种玻璃杯杯口打磨装置,其特征是:圆盘(81)的材质为橡胶。
