专利号: 202111443890X
申请人: 王四新
专利类型:发明专利
专利状态:授权未缴费
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

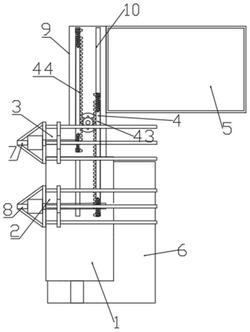

1.一种车床排屑装置,其特征在于:所述排屑装置包括底座、第一切屑绞笼、第二切屑绞笼、往复驱动装置和集屑箱,所述底座与车床的床身连接,所述往复驱动装置设置于所述底座,所述第一切屑绞笼和第二切屑绞笼用于引导带状切屑进行缠绕,所述往复驱动装置用于控制第一切屑绞笼和第二切屑绞笼移动从而交替式地靠近加工工件;所述第一切屑绞笼和第二切屑绞笼的结构相同且在高度方向上错落布置,所述第一切屑绞笼包括中心板、多根直杆、螺杆、第一电机、推动部件、切屑刮板,所述中心板和第一电机与所述往复驱动装置连接,所述第一电机的输出轴连接至螺杆,多根所述直杆位于所述螺杆的同侧且沿所述中心板的周向均匀布置,所述多根直杆的一端固定连接至中心板,另一端向外自由延伸;所述切屑刮板包括芯板以及固定在所述芯板周向的多根支杆,所述支杆的末端开设有一外侧通孔,所述外侧通孔滑动套设在所述直杆的外侧且与所述直杆一一对应,所述芯板的中心开设有中心通孔,所述推动部件与所述螺杆螺纹连接,所述螺杆通过第一电机驱动转动,所述推动部件与所述芯板连接用于带动切屑刮板沿所述第一切屑绞笼的轴向移动,所述切屑刮板用于将直杆上的带状切屑刮落,所述集屑箱位于所述直杆的末端用于接收被刮落的带状切屑;所述往复驱动装置包括第二电机、齿轮、第一齿条组件和第二齿条组件,所述齿轮通过第二电机驱动转动,所述第一齿条组件和第二齿条组件沿所述床身横向布置在所述齿轮的两侧,所述第一齿条组件和第二齿条组件均与所述底座滑动连接,所述第一切屑绞笼通过第一支架与所述第一齿条组件连接,所述第二切屑绞笼通过第二支架与所述第二齿条组件连接,所述第二电机正向或者反向转动,带动所述第一切屑绞笼和第二切屑绞笼做交替式移动;所述第一齿条组件和第二齿条组件的结构相同,均包括齿条本体、单齿连接块、连接座、导杆、滑座和弹簧,所述单齿连接块设置在齿条本体的两端且与齿条本体的端部相隔一定距离,所述连接座固定于所述单齿连接块的侧面,所述导杆平行于所述齿条本体且与连接座固定连接,所述滑座固设于所述齿条本体的侧面,所述导杆可滑动地穿过所述滑座,所述弹簧套设在所述导杆的外侧,所述弹簧的两端分别与连接座和滑座固定相连。

2.根据权利要求1所述的车床排屑装置,其特征在于:所述芯板的中心内部开设有一环槽,所述推动部件包括一推板,所述推板位于所述环槽内,所述环槽的两端开口处设置有挡沿,所述推板与螺杆螺纹连接,通过挡沿的作用带动所述切屑刮板移动。

3.根据权利要求1所述的车床排屑装置,其特征在于:所述中心板与支架之间固定设置有肋板,所述肋板用于对中心板进行支撑。

4.根据权利要求1所述的车床排屑装置,其特征在于:所述底座与床身之间通过轨道连接,所述底座能够沿着床身横向滑动。

5.根据权利要求1所述的车床排屑装置,其特征在于:所述单齿连接块与齿条本体相隔的宽度与齿条本体的一个齿宽相同。

6.根据权利要求5所述的车床排屑装置,其特征在于:所述床身的侧面向外延伸有一延伸板,所述延伸板上开设有滑槽,所述齿条本体滑动设置在所述滑槽内。
