专利号: 2021114503203
申请人: 江苏亚宝绝缘材料股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

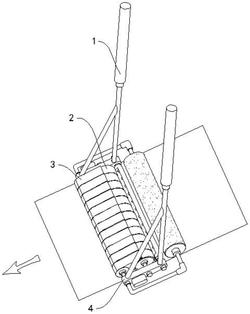

1.一种用于聚酰亚胺薄膜生产用膜材质量检测设备,其特征在于:包括驱动件(1)和托架(4),驱动件(1)为驱动托架(4)抵近或远离膜材的牵引结构,驱动件(1)和托架(4)上下分布,且驱动件(1)和托架(4)至少设有两组,托架(4)之间安装有检测组件(2),检测组件(2)包括轮组以及检测件,轮组同检测件均安装在托架(4)之间,其中,轮组处布置有若干与膜材滚动接触的滚轮(22),检测件处安装有与若干滚轮(22)一一对应的传感器(24),传感器(24)用于检测滚轮(22)接触膜材时的状态;

所述托架(4)处还设有清理组件(3),清理组件(3)包括安装在托架(4)处与滚轮(22)接触的滚轮清理件(33)以及与膜材滚动接触的膜材清理件(31),膜材清理件(31)内装填有除油剂,膜材清理件(31)和滚轮清理件(33)两侧分设有用于将膜材清理件(31)和滚轮清理件(33)相连接的连接管(32);

所述滚轮清理件(33)包括液管以及与若干滚轮(22)一一对应的若干触轮件,液管端部安装在临近托架(4)处,且液管与连接管(32)相连接,若干触轮件套接固定至液管处;

所述触轮件包括套盒(334)以及置于套盒(334)内用于吸附除油剂的绵体(332),套盒(334)为外壁设有向滚轮(22)处延伸的盒体,套盒(334)向滚轮(22)延伸处安装有与滚轮(22)相接触的触绵(335),触绵(335)与绵体(332)相接,套盒(334)内套设有与液管相接的套管(333),套管(333)处布置有若干通孔(331),通孔(331)与液管相通,用于将液管内除油剂导入套盒(334)内;

所述膜材清理件(31)包括液筒(312)以及分液管(316),液筒(312)为容纳除油剂的容器,液筒(312)表面包裹有与膜材接触的渗透层(311),分液管(316)伸入液筒(312)内至液筒(312)端部向外延伸,分液管(316)向外延伸端与连接管(32)相接,且分液管(316)安装有与液筒(312)端部密封连接的轴座(313),轴座(313)与分液管(316)转动连接。

2.根据权利要求1所述的一种用于聚酰亚胺薄膜生产用膜材质量检测设备,其特征在于:所述轮组还包括轴杆(21),轴杆(21)端部与临近托架(4)相接,若干所述滚轮(22)转动套设至轴杆(21)处,且若干滚轮(22)之间存有避免转动干涉的间隙。

3.根据权利要求1所述的一种用于聚酰亚胺薄膜生产用膜材质量检测设备,其特征在于:所述检测件还包括装配架(23),装配架(23)同轴杆(21)呈平行布置,且装配架(23)端部与临近托架(4)相接,若干所述传感器(24)安装在装配架(23)处。

4.根据权利要求1所述的一种用于聚酰亚胺薄膜生产用膜材质量检测设备,其特征在于:所述液管处布置有与若干通孔(331)相对应的孔洞,孔洞与通孔(331)口径适配。

5.根据权利要求1所述的一种用于聚酰亚胺薄膜生产用膜材质量检测设备,其特征在于:所述液筒(312)内安装有隔板(314),隔板(314)至少设有两个,且隔板(314)之间设有与分液管(316)相间隔的间隙,所述分液管(316)表面开设有若干穿孔(315),穿孔(315)用于将隔板(314)转动时所涌起的除油剂导入分液管(316)内。
