专利号: 2021114616837
申请人: 齐振标
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

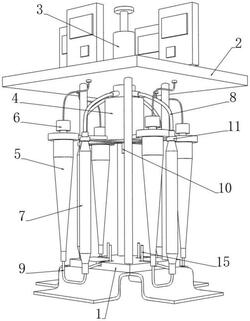

1.一种水体健康用氟含量超标的监测系统,包括承重底座(1),所述承重底座(1)上端通过多个支撑柱固定连接有上承托板(2),其特征在于:所述上承托板(2)上安装有注剂筒(3),所述注剂筒(3)下端贯穿上承托板(2)并固定连接有固定柱(4),所述固定柱(4)外端壁上通过多个衔接杆一一固定连接有监测管(5),多个所述监测管(5)均匀分布于固定柱(4)的外周侧,所述监测管(5)内插设安装有检测探头(6),所述检测探头(6)通过导线连接有安装于上承托板(2)上的检测仪;

所述注剂筒(3)位于上承托板(2)下端部的端壁上环形分布有多个注剂管(8),多个所述注剂管(8)的底端均连接有盛液软管(7),每个所述注剂管(8)与注剂筒(3)相连接一端均安装有定量阀,所述盛液软管(7)底端通过抽吸管(9)与其相邻的监测管(5)底端相连通,所述抽吸管(9)与盛液软管(7)相连接一端处安装有单向进液阀,多个所述盛液软管(7)底端壁上均连接有注液管(15);

所述固定柱(4)内部嵌设安装有电动推杆(10),所述电动推杆(10)伸缩端贯穿固定柱(4)并延伸向下,多个所述盛液软管(7)外端壁上活动套设有外磁性套(11),且多个外磁性套(11)均通过连接杆与电动推杆(10)伸缩端相连接,所述盛液软管(7)内端安装有导向杆(13),所述导向杆(13)上套设有与外磁性套(11)磁吸设置的内磁性套(14);

由注剂筒(3)将缓冲剂一一加注于多个盛液软管(7)内,通过注液管(15)导入水体样本,外磁性套(11)依靠电动推杆(10)伸缩端上下运动,外磁性套(11)上下活动时对中空软条(702)进行挤压,内侧的内磁性套(14)与外磁性套(11)同步运动。

2.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:所述监测管(5)为上宽下窄的锥形结构,且监测管(5)采用透明材料制成。

3.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:所述注剂筒(3)采用注射筒,所述注剂筒(3)靠近上端壁上设有缓冲剂进液嘴。

4.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:每个所述注剂管(8)的底端均安装有注剂管嘴(12),所述注剂管嘴(12)延伸至与其对应的盛液软管(7)顶端相连接,所述导向杆(13)连接于注剂管嘴(12)的底端壁上。

5.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:所述盛液软管(7)包括上下设置的螺纹接头(701),一对螺纹接头(701)之间设有中空软条(702),所述中空软条(702)采用柔性橡胶材料制成。

6.根据权利要求5所述的一种水体健康用氟含量超标的监测系统,其特征在于:上下设置的一对所述螺纹接头(701)分别与注剂管嘴(12)、抽吸管(9)相螺纹连接,所述外磁性套(11)活动套设于螺纹接头(701)上。

7.根据权利要求6所述的一种水体健康用氟含量超标的监测系统,其特征在于:所述中空软条(702)的直径大于螺纹接头(701),所述中空软条(702)的内部嵌设有柔性导磁层。

8.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:每个所述盛液软管(7)的内端壁上分布有多个柔性凸起,多个所述柔性凸起上分布有柔性纤维刺,且柔性凸起与柔性纤维刺均同样采用柔性橡胶材料制成。

9.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:所述承重底座(1)的下端四周壁均设有L型承托架,所述承重底座(1)以及多个L型承托架均采用高密度材料制成。

10.根据权利要求1所述的一种水体健康用氟含量超标的监测系统,其特征在于:所述承重底座(1)上端四周端壁上均开设有收纳槽,多个所述注液管(15)一一收纳于收纳槽内。
