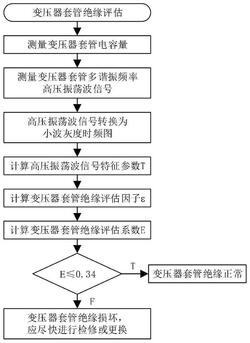

1.一种考虑多谐振频率的变压器套管绝缘评估方法，其特征在于：试验平台包括变压器套管高压振荡波测试装置，包括变压器套管(1)，绝缘支架(2)，接线端子(3)，末屏测量端子(4)，法兰(5)，高压直流源(6)，限流电阻(7)，可调电感(8)，高频开关(9),信号采集系统(10)；具体评估方法包括以下步骤：步骤一：测试变压器套管多谐振频率高压振荡波信号，包括：

1)测试变压器套管电容值C，根据式(1)计算谐振频率f为10kHz、100kHz和1000kHz时的电感值L10，L100，L1000；

2)测量变压器套管多谐振频率高压振荡波信号，具体步骤为：绝缘支架(2)支撑变压器套管(1)，高压直流源(6)和高频开关(9)接地，高频开关(9)从限流电阻(7)和可调电感(8)之间引出接地并处于断开状态，高压直流源(6)、限流电阻(7)、可调电感(8)与接线端子(3)串联连接输入变压器套管额定电压，闭合高频开关(9)，信号采集系统(10)从末屏测量端子(4)测量变压器套管高压振荡波信号u，共采集3组，依次是可调电感(8)调至L10测量谐振频率10kHz的高压振荡波信号u1，可调电感(8)调至L100测量谐振频率100kHz的高压振荡波信号u2，可调电感(8)调至L1000测量谐振频率1000kHz的高压振荡波信号u3；

步骤二：变压器套管多谐振频率高压振荡波信号特征提取，包括：

1)高压振荡波信号u通过小波变换转换为时频图，小波母函数是bior3.7，再通过灰度变换得到高压振荡波灰度时频图像素矩阵f(x,y)，图像大小n*n；

其中(x,y)是像素点坐标，f(x,y)是高压振荡波灰度时频图像素矩阵坐标(x,y)的像素值；

2)计算高压振荡波灰度时频图水平梯度Hx(x,y)和垂直梯度Hy(x,y)：

3)计算高压振荡波灰度时频图梯度幅值α(x,y)和梯度相位

4)计算高压振荡波信号特征参数T：

步骤三：变压器套管绝缘状态评估，包括：

1)计算变压器套管绝缘评估因子ε：

ε＝|T2·exp(1+T1·log10T3)| (7)

式中T1、T2、T3依次是高压振荡波信号u1、u2、u3的特征参数；

2)计算变压器套管绝缘评估系数E：

式中εjc是变压器套管绝缘检测时评估因子，εzc是变压器套管绝缘正常时评估因子；

如果变压器套管绝缘状态评估系数E小于等于0.34，则说明变压器套管绝缘状况正常；

如果变压器套管绝缘状态评估系数E大于0.34，则说明变压器套管绝缘损坏，应尽快检修或更换。
