专利号: 2021114648861
申请人: 青岛凯众食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

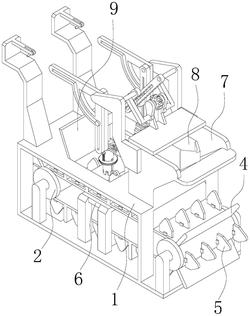

1.一种食品加工用灯笼椒去籽装置,包括承载框架(1),其特征在于:所述承载框架(1)内底壁固定连接有动力轴(2),动力轴(2)底端与承载框架(1)连接,动力轴(2)后端通过设置驱动轮连接外部伺服电机,动力轴(2)外表面套接有传送带(3),传送带(3)外表面阵列连接有隔板(4),传送带(3)外表面位于隔板(4)之间固定连接有限位板(5),承载框架(1)内底壁位于传送带(3)内底壁下方固定连接有顶板(6),顶板(6)上端面与传送带(3)内壁接触且组成滑动连接,承载框架(1)顶端右侧贯通连接有物料通道(7),物料通道(7)内部尺寸与隔板(4)之间距离一致,物料通道(7)内部固定连接有分料板(8),限位板(5)位于分料板(8)正下方,分料板(8)呈三角形状设置,承载框架(1)顶端位于物料通道(7)左侧固定连接有防护板(9),承载框架(1)顶端位于防护板(9)与物料通道(7)之间开设有通孔,承载框架(1)左侧底端开设有出料槽,承载框架(1)顶端位于防护板(9)左侧固定连接有支撑架(10),支撑架(10)顶端固定连接有固定杆(11),固定杆(11)远离支撑架(10)一端转动连接有插杆(12),插杆(12)与固定杆(11)转动连接处设置有扭簧;

所述物料通道(7)靠近防护板(9)一端侧壁固定连接有支撑杆(13),支撑杆(13)内部插接有螺纹环(14),螺纹环(14)与支撑杆(13)组成滑动连接,螺纹环(14)与支撑杆(13)之间连接有挤压弹簧(15),物料通道(7)外壁固定连接有承载板(16),承载板(16)靠近物料通道(7)一端顶部转动连接有摆动槽(17),摆动槽(17)靠近物料通道(7)一端转动连接有顶杆(18),顶杆(18)远离摆动槽(17)一端转动连接有转动板(19),转动板(19)远离顶杆(18)一端固定连接有动力齿轮(20),动力齿轮(20)与转动板(19)之间套接有固定架(21),动力齿轮(20)连接外部驱动装置,物料通道(7)顶端连接有固定板,固定架(21)与固定板连接,摆动槽(17)内部插接有移动块(22),移动块(22)与摆动槽(17)组成滑动连接,移动块(22)底端转动连接有蜗杆(23),螺纹环(14)内壁开设有与蜗杆(23)外表面啮合的螺纹槽,蜗杆(23)底端固定连接有套筒(24),套筒(24)内部固定连接有顶针(25),顶针(25)外表面阵列有若干倒刺,顶针(25)延伸出套筒(24)底部,套筒(24)外表面套接有卡环(26),限位板(5)顶端内壁固定连接有与卡环(26)啮合的挡块,套筒(24)底端设置有环形切割刀,套筒(24)外表面位于卡环(26)下方开设有通料槽,卡环(26)与套筒(24)组成滑动连接,卡环(26)顶端位于套筒(24)外壁之间连接有伸缩弹簧(27),套筒(24)外表面位于伸缩弹簧(27)顶端设置有支撑块,移动块(22)远离摆动槽(17)一端套接有导向槽(28),移动块(22)与导向槽(28)组成滑动连接,移动块(22)远离导向槽(28)一端套接有移动槽(29),固定杆(11)与移动槽(29)顶端处于同一轴心线,移动块(22)与移动槽(29)组成滑动连接,移动槽(29)顶部呈水平设置,移动槽(29)底部呈竖直设置,移动槽(29)顶部与底部连接位置设置为圆弧形状,移动块(22)与移动槽(29)、摆动槽(17)连接处设置有滑杆。
