专利号: 2021114674298
申请人: 中山市勤奋光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

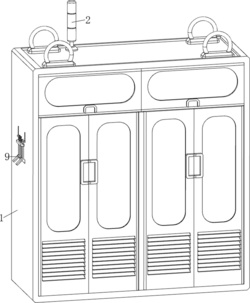

1.一种电子元器件批量打包塑封装置,其特征在于,包括有:外壳(1)和警示灯(2),外壳(1)外壁顶部安装有警示灯(2);

运送机构(4),外壳(1)内壁上部设有运送机构(4);

吸附机构(5),运送机构(4)上设有吸附机构(5);

密封机构(6),外壳(1)内壁上部设有密封机构(6);

密封轮(3),密封机构(6)上转动式安装有两个密封轮(3);

运送机构(4)包括有:

保护壳(43),外壳(1)内壁下部设有保护壳(43);

导轨(41),外壳(1)内壁中部设有导轨(41);

运输块(42),导轨(41)上滑动式设有运输块(42);

伺服电机(44),保护壳(43)上安装有伺服电机(44);

导轮(45),导轨(41)上转动式设有十七个导轮(45);

第一转轴(46),保护壳(43)两侧均转动式设有第一转轴(46),一侧的第一转轴(46)与伺服电机(44)的输出轴连接;

皮带轮(47),第一转轴(46)两侧均设有皮带轮(47);

平皮带(48),横向的两个皮带轮(47)之间连接有平皮带(48),两个平皮带(48)均与运输块(42)连接;

吸附机构(5)包括有:

第一固定套(51),运输块(42)顶部两侧均对称设有第一固定套(51);

第一滑杆(52),四个第一固定套(51)上均滑动式设有第一滑杆(52);

第一弹簧(53),四根第一滑杆(52)外侧均绕有第一弹簧(53),第一弹簧(53)连接在第一固定套(51)和第一滑杆(52)之间;

吸盘(54),四根第一滑杆(52)内侧均滑动式设有吸盘(54);

第二弹簧(55),四根吸盘(54)上均绕有第二弹簧(55),第二弹簧(55)连接在吸盘(54)和第一滑杆(52)之间;

密封机构(6)包括有:

第二固定套(61),外壳(1)内壁上部设有第二固定套(61);

气缸(62),第二固定套(61)上部安装有气缸(62);

第二转轴(63),第二固定套(61)两部均转动式设有第二转轴(63);

第一齿轮组(64),两根第二转轴(63)中部之间连接有第一齿轮组(64);

第二直齿轮组(65),两根第二转轴(63)上部之间连接有第二直齿轮组(65),同侧的密封轮(3)与同侧的第二转轴(63)底部连接,两个密封轮(3)均与第二固定套(61)转动式连接;

第一导向杆(67),外壳(1)内壁上部设有第一导向杆(67);

齿条(66),第一导向杆(67)上滑动式设有齿条(66),齿条(66)与气缸(62)的伸缩杆连接,齿条(66)与第二直齿轮组(65)啮合;

第三弹簧(68),第一导向杆(67)上绕有第三弹簧(68),第三弹簧(68)连接在外壳(1)和齿条(66)之间;

还包括有下料机构(7),下料机构(7)包括有:第一放置槽(71),外壳(1)内侧上部设有第一放置槽(71);

挡料板(72),第一放置槽(71)下部滑动式设有挡料板(72);

第二滑杆(73),第一放置槽(71)外部两侧均滑动式设有第二滑杆(73),两根第二滑杆(73)均与挡料板(72)连接;

连接杆(75),两根第二滑杆(73)上均设有连接杆(75),同侧的连接杆(75)与同侧的运输块(42)配合;

第四弹簧(74),第二滑杆(73)上绕有第四弹簧(74),第四弹簧(74)连接在第一放置槽(71)和连接杆(75)之间;

还包括有释放机构(8),释放机构(8)包括有:第二放置槽(81),外壳(1)内壁上侧设有第二放置槽(81);

第一导向块(82),横向的两根第一固定套(51)之间连接有第一导向块(82);

第一固定块(83),第二放置槽(81)外部两侧均上下对称设有第一固定块(83);

第三滑杆(84),第一固定块(83)上滑动式设有第三滑杆(84),四根第三滑杆(84)均与第二放置槽(81)滑动式连接;

第一拨块(85),下侧的两根第三滑杆(84)两侧均设有第一拨块(85),同侧的第一拨块(85)与同侧的第一导向块(82)配合;

转块(86),第二放置槽(81)两侧均转动式设有转块(86),转块(86)与同侧下部的第三滑杆(84)连接,转块(86)与同侧上部的第三滑杆(84)配合;

第五弹簧(87),第三滑杆(84)两侧均绕有第五弹簧(87),第五弹簧(87)连接在第三滑杆(84)和第一固定块(83)之间;

第一夹块(88),四根第三滑杆(84)内侧均设有第一夹块(88);

还包括有拨动机构(9),拨动机构(9)包括有:第二导向块(91),横向的两根第一滑杆(52)外侧之间连接有第二导向块(91);

第二导向杆(92),第一放置槽(71)外壁上部两侧均设有第二导向杆(92);

第二拨块(94),两根第二导向杆(92)上均滑动式设有第二拨块(94);

第六弹簧(93),第二导向杆(92)两侧均绕有第六弹簧(93),第六弹簧(93)连接在第二导向杆(92)和第二拨块(94)之间,同侧的第二拨块(94)和同侧的第二导向块(91)配合;

第二固定块(95),外壳(1)外壁上部设有第二固定块(95);

第一滑块(96),第二固定块(95)外部两侧之间滑动式连接有第一滑块(96);

第四滑杆(97),第二固定块(95)内侧两部均滑动式设有第四滑杆(97),两根第四滑杆(97)均与第一滑块(96)连接,挡料板(72)与第一滑块(96)配合;

第七弹簧(98),第四滑杆(97)上绕有第七弹簧(98),第七弹簧(98)连接在第四滑杆(97)和第二固定块(95)之间;

第二滑块(99),外壳(1)上部两侧均滑动式设有第二滑块(99),两块第二滑块(99)均与第一滑块(96)连接;

连接块(910),两块第二拨块(94)上部均设有连接块(910),同侧的连接块(910)与同侧的第二滑块(99)配合;

还包括有夹紧机构(10),夹紧机构(10)包括有:第三导向块(101),第二固定套(61)两侧均设有第三导向块(101);

固定槽(102),第二放置槽(81)外壁下侧两部均设有固定槽(102);

第三导向杆(108),两根固定槽(102)上部均设有第三导向杆(108);

第三滑块(103),固定槽(102)上滑动式设有两块第三滑块(103);

第二夹块(104),相互靠近的两块第三滑块(103)内侧之间滑动式连接有第二夹块(104),两块第二夹块(104)均与第二放置槽(81)滑动式连接;

第五滑杆(105),相互靠近的两块第三滑块(103)外侧之间连接有第五滑杆(105);

第八弹簧(106),第三滑块(103)上绕有第八弹簧(106),第八弹簧(106)连接在第三滑块(103)和第五滑杆(105)之间;

推块(107),气缸(62)的伸缩杆设有推块(107),两根第五滑杆(105)均与推块(107)配合;

第九弹簧(109),第三导向杆(108)上绕有第九弹簧(109),第九弹簧(109)连接在固定槽(102)和第三滑块(103)之间;

导向槽(110),两根固定槽(102)外侧上部均设有导向槽(110),同侧的导向槽(110)与同侧的第五滑杆(105)滑动式连接,两根导向槽(110)均与第二放置槽(81)连接,两根导向槽(110)均与推块(107)滑动式连接。
