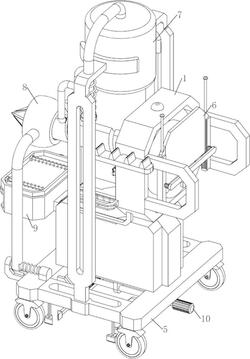

1.一种水利地下截渗墙开槽设备,其特征在于,包括有:第一固定板(1),第一固定板(1)上前后对称连接有握把(2);
电机(3),电机(3)安装在第一固定板(1)内部;
钻头(4),钻头(4)连接在电机(3)输出轴上;
移动机构(5),第一固定板(1)上连接有便于移动该开槽设备的移动机构(5);
防护机构(6),握把(2)上连接有用于防止泥土和其它杂质飞溅的防护机构(6);
移动机构(5)包括有:
第三固定板(53),第一固定板(1)上滑动式地连接有第三固定板(53),第三固定板(53)上开有滑槽;
第二固定板(51),第二固定板(51)连接在第三固定板(53)上;
万向轮(52),万向轮(52)均连接在第二固定板(51)上;
导向杆(54),导向杆(54)连接在第三固定板(53)之间,第一固定板(1)下侧与导向杆(54)为滑动式地连接;
第一弹簧(55),第一弹簧(55)绕接在第一固定板(1)与第三固定板(53)之间;
防护机构(6)包括有:
第四固定板(61),第四固定板(61)连接在握把(2)上;
第一卡杆(64),第一卡杆(64)滑动式地连接在第四固定板(61)上;
第一活动板(63),第一活动板(63)连接在第一卡杆(64)之间,第一卡杆(64)与防护板(62)配合;
第二弹簧(65),第一活动板(63)与第四固定板(61)之间均绕接有第二弹簧(65);
第一固定杆(66),第一固定杆(66)连接在第四固定板(61)上;
防护板(62),防护板(62)滑动式地连接在第一固定杆(66)之间,防护板(62)与第四固定板(61)为滑动式地连接,防护板(62)上均开有卡槽;
第三弹簧(67),防护板(62)底部前后两侧与第四固定板(61)之间均绕接有第三弹簧(67);
还包括有降温机构(7),降温机构(7)包括有:第一支撑板(71),第二固定板(51)上均连接有第一支撑板(71);
储水桶(72),储水桶(72)连接在第一支撑板(71)之间;
活动杆(73),活动杆(73)滑动式地连接在储水桶(72)与第一支撑板(71)之间;
凸板(74),凸板(74)连接在第一固定板(1)上;
第四弹簧(75),第四弹簧(75)绕接在活动杆(73)与第一支撑板(71)之间,凸板(74)与活动杆(73)配合;
水管(76),水管(76)均连接在储水桶(72)上,水管(76)均与活动杆(73)配合;
喷头(77),水管(76)上均连接有喷头(77);
还包括有遮挡机构(8),遮挡机构(8)包括有:第二支撑板(83),第二固定板(51)上均连接有第二支撑板(83);
固定块(810),固定块(810)连接在第二固定板(51)上;
第二固定杆(84),第二固定杆(84)连接在固定块(810)与第二支撑板(83)之间;
第一支撑杆(81),第二固定杆(84)上均滑动式地连接有第一支撑杆(81);
遮挡圆板(82),遮挡圆板(82)连接在第一支撑杆(81)之间;
第五弹簧(85),第五弹簧(85)绕接在第一支撑杆(81)与固定块(810)之间;
第五固定板(86),第一固定板(1)上均连接有第五固定板(86);
第一转轴(87),第五固定板(86)上均转动式地连接有第一转轴(87);
第二活动板(88),第二活动板(88)连接在第一转轴(87)上;
第一扭簧(89),第一扭簧(89)均连接在第一转轴(87)与第五固定板(86)之间;
还包括有收集机构(9),收集机构(9)包括有:框体(91),第三固定板(53)上连接有框体(91),框体(91)右侧上部开有滑槽,框体(91)一侧开有出料口;
第三固定杆(93),第三固定杆(93)均连接在框体(91)之间,第三固定杆(93)为前后对称连接,第三活动板(92)与框体(91)为滑动式地连接;
第三活动板(92),第三固定杆(93)上之间滑动式地连接有第三活动板(92);
第六弹簧(94),第六弹簧(94)均绕接在第三活动板(92)与框体(91)之间;
第六固定板(95),第一固定板(1)上均连接有第六固定板(95),第六固定板(95)均位于第五固定板(86)下侧;
第二转轴(96),第二转轴(96)转动式地连接在第六固定板(95)上;
第四活动板(97),第二转轴(96)上均连接有第四活动板(97);
第二扭簧(98),第二扭簧(98)均连接在第二转轴(96)与第六固定板(95)之间;
收集框(99),框体(91)上滑动式地连接有收集框(99),收集框(99)与出料口相通。
2.根据权利要求1所述的一种水利地下截渗墙开槽设备,其特征在于,还包括有固定机构(10),固定机构(10)包括有:支撑块(1014),第二固定板(51)上连接有支撑块(1014);
第三转轴(101),支撑块(1014)上转动式地连接有第三转轴(101);
齿轮(102),齿轮(102)连接在第三转轴(101)上;
支撑架(1011),第二固定板(51)上均连接有支撑架(1011);
第一齿条(103),第一齿条(103)均滑动式地连接在支撑架(1011)上,第一齿条(103)均与齿轮(102)相互配合,第一齿条(103)上开有卡槽;
第七固定板(104),第二固定板(51)上均连接有第七固定板(104);
第二齿条(1012),第二齿条(1012)均滑动式地连接在第七固定板(104)上,第二齿条(1012)均与齿轮(102)相互配合;
第一斜块(105),第一齿条(103)和第二齿条(1012)上均连接有第一斜块(105);
第二支撑杆(1013),第二固定板(51)上滑动式地连接有第二支撑杆(1013);
第二斜块(106),第二斜块(106)均连接在第二支撑杆(1013)上,第二斜块(106)均与第一斜块(105)配合;
第七弹簧(107),第七弹簧(107)均连接在第二斜块(106)与第二固定板(51)之间;
第三支撑板(108),第二固定板(51)上连接有第三支撑板(108);
第二卡杆(109),第三支撑板(108)上均滑动式地连接有第二卡杆(109),第二卡杆(109)均与第一齿条(103)配合;
第八弹簧(1010),第八弹簧(1010)均绕接在第二卡杆(109)与第三支撑板(108)之间;
手柄(1015),第三转轴(101)上连接有手柄(1015)。
3.根据权利要求2所述的一种水利地下截渗墙开槽设备,其特征在于,第三固定板(53)上开有便于第一固定板(1)滑动的滑槽。
