专利号: 2021114835980
申请人: 唐国花
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

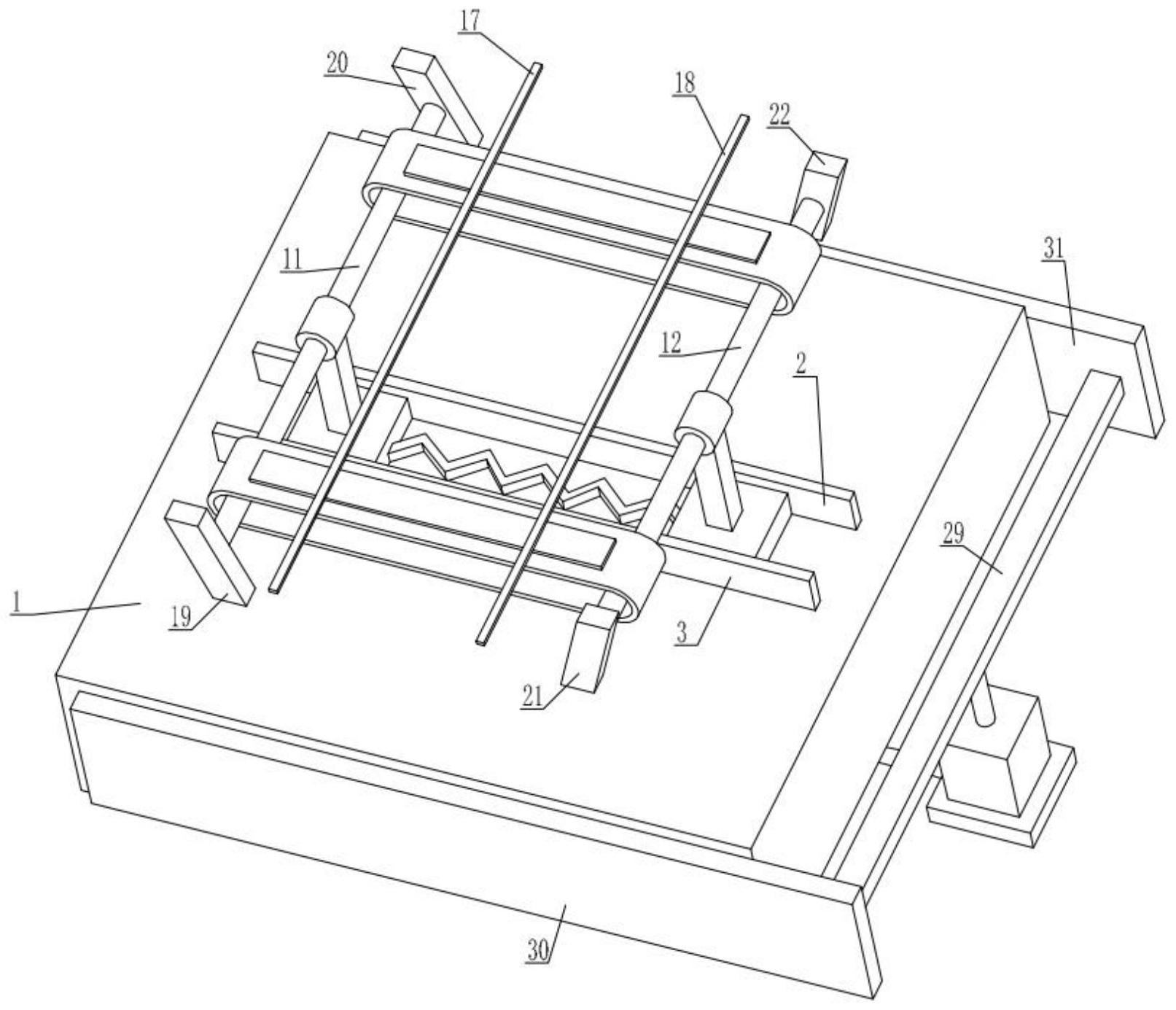

1.一种安全稳定隔箱封闭型母线槽,其特征在于,包括有封闭槽(1),所述的封闭槽(1)的上侧面固定有后限位板(2)、前限位板(3),所述的后限位板(2)、前限位板(3)之间设置有左位滑动块(4)、右位滑动块(5),所述的左位滑动块(4)、右位滑动块(5)之间设置有第一回位弹簧(6),所述的左位滑动块(4)的顶面固定有左位支撑柱(7),所述的左位支撑柱(7)的顶端固定有左位轴承(9),所述的右位滑动块(5)的顶面固定有右位支撑柱(8),所述的右位支撑柱(8)的顶端固定有右位轴承(10),所述的左位轴承(9)的内周与左位转轴(11)的中部外周接触,所述的右位轴承(10)的内周与右位转轴(12)的中部外周接触;

所述的左位转轴(11)的前、后端分别固定有第一操作手柄(19)、第二操作手柄(20),所述的右位转轴(12)的前、后端分别固定有第三操作手柄(21)、第四操作手柄(22),所述的左位转轴(11)的前部外周与前位传动带(14)的左部内周接触,所述的前位传动带(14)的右部内周与右位转轴(12)的前部外周接触,所述的前位传动带(14)的顶面设置有前位粘贴片(16),所述的前位粘贴片(16)的上侧面分别与第一指引条(17)、第二指引条(18)的前部的底面接触,所述的左位转轴(11)的后部外周与后位传动带(13)的左部内周接触,所述的后位传动带(13)的右部内周与右位转轴(12)的前部外周接触,所述的后位传动带(13)的顶面设置有后位粘贴片(15),所述的后位粘贴片(15)的上侧面分别与第一指引条(17)、第二指引条(18)的后部的底面接触。

2.根据权利要求1所述的一种安全稳定隔箱封闭型母线槽,其特征在于:所述的封闭槽(1)的前侧面与前位密封片(30)的后侧面接触,所述的封闭槽(1)的后侧面与后位密封片(31)的前侧面接触,所述的前位密封片(30)的右部的前侧面与中间连接杆(29)的后端固定连接,所述的后位密封片(31)的右部的后侧面与中间连接杆(29)的前端固定连接,所述的中间连接杆(29)的中部的底面与第二动作杆(28)的顶端固定连接,所述的第二动作杆(28)设置在第二电动缸(27)的顶部动力输出端,所述的第二电动缸(27)的底面设置有第二电动缸底板(26),所述的第二电动缸底板(26)的左侧面与第一动作杆(25)的右端固定连接,所述的第一动作杆(25)设置在第一电动缸(24)的右部动力输出端,所述的第一电动缸(24)的左侧面固定有第一电动缸底板(23),所述的第一电动缸底板(23)的顶端与封闭槽(1)的下侧面固定连接。

3.根据权利要求1所述的一种安全稳定隔箱封闭型母线槽,其特征在于:所述的封闭槽(1)的下侧面固定有控制箱(32),内部左侧面固定有固定杆(44),所述的固定杆(44)的右端固定有固定端片(43),所述的固定端片(43)的正右方设置有可动端片(42),所述的固定端片(43)、可动端片(42)的下侧面之间通过导线(45)串联有第一电源(46)、第一电动缸控制器(47)、第二电动缸控制器(48),所述的可动端片(42)的右侧面与运动杆(41)的左端固定连接,所述的运动杆(41)的右端与热胀棒(40)的底端固定连接,所述的热胀棒(40)的顶端与传热块(39)的底面接触,所述的固定端片(43)、可动端片(42)的正上方设置有导电板(34),所述的导电板(34)的顶面与手动杆(33)的底端固定连接,所述的手动杆(33)的顶端从控制箱(32)的顶面伸出,所述的手动杆(33)的左侧面设置有三角板(35),所述的三角板(35)的上侧面设置有第二回位弹簧(36),所述的控制箱(32)的内部左侧面固定有第三回位弹簧(37),所述的第三回位弹簧(37)的右端固定有限位球(38)。

4.根据权利要求1所述的一种安全稳定隔箱封闭型母线槽,其特征在于:所述的封闭槽(1)的内部设置有第一导电盒(49)、第二导电盒(50)、第三导电盒(51),所述的第一导电盒(49)的前、后端分别设置有第一插接排(52)、第二插接排(53),所述的第二导电盒(50)的前、后端分别设置有第三插接排(54)、第四插接排(55),所述的第三导电盒(51)的前、后端分别设置有第五插接排(56)、第六插接排(57),所述的第一导电盒(49)的左、右侧面分别设置有第一左侧板(58)、第一右侧板(60),所述的第一左侧板(58)的上侧面设置有第一左位轴(59),所述的第一右侧板(60)的中部设置有第一限制槽(61),所述的第二导电盒(50)的左、右侧面分别设置有第二左侧板(67)、第二右侧板(68),所述的第二右侧板(68)的中部设置有第二限制槽(69),所述的第三导电盒(51)的左、右侧面分别设置有第三左侧板(75)、第三右侧板(76),所述的第三右侧板(76)的中部设置有第三限制槽(77)。

5.根据权利要求1所述的一种安全稳定隔箱封闭型母线槽,其特征在于:所述的封闭槽(1)的内部设置有第一连接臂(64)、第二连接臂(72),所述的第一连接臂(64)的左、右端分别设置有第一左位套环(63)、第一右位套环(65),所述的第一左位套环(63)的内周与第一右位轴(62)的上部外周外周接触,所述的第一右位轴(62)的下部外周与第一限制槽(61)的内周接触,所述的第一右位套环(65)的内周与第二左位轴(66)的上部外周接触,所述的第二左位轴(66)的下端与第二左侧板(67)的上侧面固定连接,所述的第二连接臂(72)的左、右端分别设置有第二左位套环(71)、第二右位套环(73),所述的第二左位套环(71)的内周与第二右位轴(70)的上部外周外周接触,所述的第二右位轴(70)的下部外周与第二限制槽(69)的内周接触,所述的第二右位套环(73)的内周与第三左位轴(74)的上部外周接触,所述的第三左位轴(74)的下端与第三左侧板(75)的上侧面固定连接。
