专利号: 2021114925099
申请人: 江门市富成金属制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

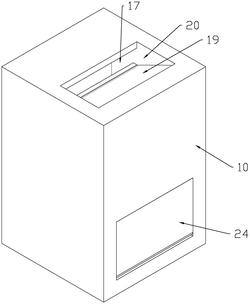

1.一种智能厨房垃圾桶,包括垃圾桶体(10),其特征在于:所述垃圾桶体(10)的一侧设有垃圾桶口(20),所述垃圾桶体(10)内靠近所述垃圾桶口(20)侧设有包装袋分离腔(17)与厨余垃圾分离腔(21),所述垃圾桶体(10)内靠近所述包装袋分离腔(17)侧设有垃圾机构(90),所述垃圾桶体(10)内靠近所述厨余垃圾分离腔(21)侧设有水分离机构(91),所述垃圾桶口(20)靠近所述厨余垃圾分离腔(21)的侧壁上转动设有转轴(34),所述垃圾桶体(10)位于所述转轴(34)的两端内设有两个转轴槽(53),所述转轴(34)的两端都通过转轴扭簧(54)连接在对应的转轴槽(53)侧壁上,所述转轴(34)上固定设有分离板(19),由于包装袋比厨余垃圾较轻,所以包装袋会顺着分离板(19)通过包装袋分离腔(17)滑到垃圾机构(90)内,厨余垃圾会压动分离板(19)通过厨余垃圾分离腔(21)滑落到水分离机构(91)内,所述水分离机构(91)内设有排污机构(92)。

2.根据权利要求1所述的一种智能厨房垃圾桶,其特征在于:所述垃圾机构(90)包括所述垃圾桶体(10)靠近所述包装袋分离腔(17)侧远离所述垃圾桶口(20)端内设有的开口远离所述水分离机构(91)的包装袋垃圾桶腔(18),所述包装袋垃圾桶腔(18)内滑动设有包装袋垃圾桶(16),所述包装袋垃圾桶(16)的开口端与所述包装袋分离腔(17)对齐,方便所述包装袋分离腔(17)内的包装垃圾滑落到包装袋垃圾桶(16)内,所述包装袋垃圾桶腔(18)的开口处远离所述垃圾桶口(20)侧转动设有包装垃圾自关门(15)。

3.根据权利要求2所述的一种智能厨房垃圾桶,其特征在于:所述水分离机构(91)包括所述垃圾桶体(10)内靠近所述厨余垃圾分离腔(21)远离所述垃圾桶口(20)侧的内壁上的中间位置嵌设的转动电机(48),所述转动电机(48)的自带轴上固定设有分水桶(32),所述分水桶(32)位于所述转动电机(48)处关于所述转动电机(48)对称有两个开口朝向垃圾桶体(10)的限位滑槽(52),每个所述限位滑槽(52)内都滑动设有限位块(49),每个所述限位块(49)都通过限位弹簧(50)连接在对应限位滑槽(52)的内壁上,所述垃圾桶体(10)内与所述限位滑槽(52)对应处设有开口朝向限位滑槽(52)的环形的斜面的重力轴槽(55),所述限位块(49)在转动的过程中通过重力轴槽(55)的斜面可以被压缩进限位滑槽(52)内,所述分水桶(32)靠近所述转动电机(48)的壁上关于所述转动电机(48)对称设有两个排污孔(33),每个所述排污孔(33)靠近所述转动电机(48)侧都转动设有一个重力轴(51),所述分水桶(32)位于所述重力轴(51)的两端处都设有一个重力轴槽(55),每个所述重力轴(51)的两端都通过重力轴扭簧(56)连接在对应的重力轴槽(55)侧壁上,每个所述重力轴(51)上都固定设有密封所述排污孔(33)的重力板(45),所述垃圾桶体(10)位于所述分水桶(32)侧壁处设有环形的甩水腔(29),所述分水桶(32)环形侧壁上设有若干用于甩水的通孔。

4.根据权利要求3所述的一种智能厨房垃圾桶,其特征在于:所述水分离机构(91)还包括所述垃圾桶体(10)内位于所述包装袋垃圾桶(16)处远离所述垃圾桶口(20)侧设有的开口远离所述分水桶(32)侧的重力滑槽(27),所述重力滑槽(27)远离所述包装袋垃圾桶(16)侧的内壁上设有开口朝向重力滑槽(27)的滑板弹簧槽(26),所述重力滑槽(27)内滑动设有滑板(25),所述滑板(25)通过滑板弹簧(28)连接在所述滑板弹簧槽(26)的内壁上,所述滑板(25)上可滑动设有水箱(12),所述重力滑槽(27)的开口处远离所述包装袋垃圾桶(16)侧转动设有水箱自关门(11),所述甩水腔(29)通过导水管(14)连通所述水箱(12)的开口,所述导水管(14)位于所述水箱(12)的开口处固定设有电磁阀(13)。

5.根据权利要求4所述的一种智能厨房垃圾桶,其特征在于:所述水分离机构(91)还包括所述垃圾桶体(10)内靠近所述厨余垃圾分离腔(21)侧远离所述垃圾桶口(20)处设有的开口背离所述水箱(12)的厨余垃圾桶腔(22),所述厨余垃圾桶腔(22)的开口处远离所述厨余垃圾分离腔(21)侧转动设有厨余垃圾自关门(24),所述厨余垃圾桶腔(22)内放置设有厨余垃圾桶(23),所述厨余垃圾桶(23)的开口与两个所述(3)相对应,方便所述分水桶(32)内的垃圾顺利掉落进厨余垃圾桶(23)内,所述重力滑槽(27)靠近所述厨余垃圾桶(23)的内壁上靠近所述滑板弹簧槽(26)侧设有开口朝向重力滑槽(27)的弹射槽(35)与按钮槽(41),所述弹射槽(35)相较于所述按钮槽(41)远离所述滑板弹簧槽(26),所述按钮槽(41)内滑动设有按钮(43),所述按钮(43)通过按钮弹簧(42)连接在所述按钮槽(41)的内壁上,所述弹射槽(35)内滑动设有弹射块(39),所述弹射块(39)通过弹射弹簧(36)连接在所述弹射槽(35)的内壁上,所述弹射块(39)内设有开口朝向按钮(43)的卡槽(37),所述卡槽(37)的内壁上固定设有卡槽弹簧(38),所述按钮(43)的楔形面上接触设有卡柱(40),所述卡柱(40)的另一端贯穿所述按钮槽(41)滑动伸在所述卡槽(37)内且抵在所述卡槽弹簧(38)上。

6.根据权利要求5所述的一种智能厨房垃圾桶,其特征在于:所述排污机构(92)包括所述分水桶(32)内关于所述转动电机(48)对称转动设有的两个丝杆(30),两个所述丝杆(30)靠近所述垃圾桶口(20)侧共同螺纹连接设有环形的清理刷(31),每个所述丝杆(30)靠近所述排污孔(33)端位于所述分水桶(32)内都固定设有绕线轮(46),每个所述绕线轮(46)靠近所述对应重力板(45)侧都通过牵引线(47)绕过导向轮连接在对应的重力板(45)上。
