专利号: 2021115037422
申请人: 珠海建航建筑劳务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

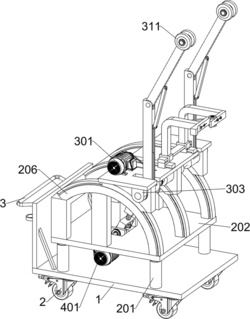

1.一种土工栅格喷浆用支护装置,包括有底架(1)、脚轮(2)和把手(3);底架(1)四角各连接有一个脚轮(2);底架(1)左侧上部连接有把手(3);其特征在于:还包括有拉紧系统和贴合系统;底架(1)上侧连接有拉紧系统;拉紧系统用于对铺设在巷道上的两个挂网拉紧并贴合,并对两个挂网叠合处的拉平;拉紧系统上连接有贴合系统;贴合系统用于对巷道上有凹坑的地方,使挂网与凹坑贴合;

拉紧系统包括有伸缩杆(201)、第一支撑板(202)、第二支撑板(203)、第一框架(204)、第一三角板(205)、第一电动滑轨(206)、第一电动滑块(207)、第二三角板(208)、第三支撑板(209)、拉紧组件和第一刹车片(232);底架(1)上侧固定连接有四个呈矩形分布的伸缩杆(201);四个伸缩杆(201)伸缩部固定连接有第一支撑板(202);第一支撑板(202)前部开有第一贯穿槽(202a);第一支撑板(202)上侧中部固定连接有三个第二支撑板(203);第一支撑板(202)上侧左部固定连接有第一框架(204);第一框架(204)上侧左部固定连接有第一三角板(205);第一支撑板(202)上侧右部固定连接有三个第一电动滑轨(206);三个第一电动滑轨(206)呈等距分布,并且三个第一电动滑轨(206)与三个第二支撑板(203)、第一框架(204)和第一三角板(205)固定连接;三个第一电动滑轨(206)上各滑动连接有一个第一电动滑块(207);三个第一电动滑块(207)上侧各固定连接有一个第二三角板(208);三个第二三角板(208)上各开有一个第一凹槽(208a);三个第二三角板(208)上侧固定连接有第三支撑板(209);第三支撑板(209)上侧前部开有第二贯穿槽(209a);第三支撑板(209)上侧连接有拉紧组件;位于中间的第一电动滑块(207)前侧固定连接有第一刹车片(232);

拉紧组件包括有第二电动滑轨(210)、第二电动滑块(211)、第三电动滑轨(212)、第三电动滑块(213)、第一L形板(214)、第四支撑板(215)、第一限位块(216)、第一电动推杆(217)、第一齿条(218)、第一圆柱(219)、第一直齿轮(220)、第一勾子(221)、第二L形板(222)、第五支撑板(223)、第二限位块(224)、第一连接柱(225)、导向轮(226)、第二电动推杆(227)、第二齿条(228)、第二圆柱(229)、第二直齿轮(230)和第二勾子(231);第三支撑板(209)上侧固定连接有两个第二电动滑轨(210);两个第二电动滑轨(210)上各滑动连接有一个第二电动滑块(211);两个第二电动滑块(211)上侧固定连接有第三电动滑轨(212);第三电动滑轨(212)上滑动连接有两个第三电动滑块(213);两个第三电动滑块(213)呈前后对称设置;前方的第三电动滑块(213)上侧固定连接有第一L形板(214);第一L形板(214)右侧固定连接有第四支撑板(215);第四支撑板(215)右侧开有第二凹槽(215a);第四支撑板(215)右侧前部和右侧后部各固定连接有两个第一限位块(216);上下相邻的两个第一限位块(216)对称分布;第四支撑板(215)开有的第二凹槽(215a)后侧固定连接有第一电动推杆(217);第一电动推杆(217)伸缩部连接有两个第一齿条(218);两个第一齿条(218)之间通过板条固定连接;第二凹槽(215a)内侧右部转动连接有两个第一圆柱(219);两个第一圆柱(219)中部各固定连接有一个第一直齿轮(220);两个第一直齿轮(220)与两个第一齿条(218)啮合;两个第一直齿轮(220)外环面右侧各固定连接有一个第一勾子(221);两个第一勾子(221)位于四个第一限位块(216)之间;后方的第三电动滑块(213)上侧固定连接有第二L形板(222);第二L形板(222)右侧固定连接有第五支撑板(223);第五支撑板(223)位于第四支撑板(215)右方;第五支撑板(223)右侧开有第三凹槽(223a);第五支撑板(223)右侧前部和右侧后部各固定连接有两个第二限位块(224);上下相邻的两个第二限位块(224)对称分布;第五支撑板(223)左侧前部转动连接有第一连接柱(225);第一连接柱(225)上部和下部各固定连接有一个导向轮(226);第三凹槽(223a)前侧固定连接有第二电动推杆(227);第二电动推杆(227)伸缩部连接有两个第二齿条(228);两个第二齿条(228)之间通过板条固定连接;第三凹槽(223a)内侧右部转动连接有两个第二圆柱(229);两个第二圆柱(229)中部各固定连接有一个第二直齿轮(230);两个第二直齿轮(230)与两个第二齿条(228)啮合;两个第二直齿轮(230)外环面右侧各固定连接有一个第二勾子(231);两个第二勾子(231)位于四个第二限位块(224)之间;

贴合系统包括有第一动力电机(301)、第一皮带轮(302)、第六支撑板(303)、第一传动柱(304)、圆柱套(305)、第七支撑板(306)、液压缸(307)、第一固定块(308)、连接板(309)、第八支撑板(310)、压轮(311)和第二皮带轮(312);第三支撑板(209)上侧左部固定连接有第一动力电机(301);第一动力电机(301)输出轴上固定连接有第一皮带轮(302);第三支撑板(209)下侧前部和下侧后部各固定连接有一个第六支撑板(303);两个第六支撑板(303)之间转动连接有第一传动柱(304);第一传动柱(304)上固定连接有三个圆柱套(305);三个圆柱套(305)位于两个第六支撑板(303)之间,并且三个圆柱套(305)与三个第一凹槽(208a)内;前方的圆柱套(305)上部和后方的圆柱套(305)上部各固定连接有一个第七支撑板(306);两个第七支撑板(306)右侧各开有一个第四凹槽(306a);两个第四凹槽(306a)内各固定连接有一个液压缸(307);两个液压缸(307)伸缩部各固定连接有一个第一固定块(308);两个第一固定块(308)右部各转动连接有一个连接板(309);两个第七支撑板(306)上部各转动连接有一个第八支撑板(310);两个第八支撑板(310)上部各转动连接有一个压轮(311);第一传动柱(304)前部固定连接有第二皮带轮(312);第二皮带轮(312)外环面通过皮带与第一皮带轮(302)传动连接,并且皮带穿过第二贯穿槽(209a)。

2.根据权利要求1所述的一种土工栅格喷浆用支护装置,其特征在于:把手(3)上设有防滑垫。

3.根据权利要求1所述的一种土工栅格喷浆用支护装置,其特征在于:第一电动滑轨(206)呈圆弧状。

4.根据权利要求1所述的一种土工栅格喷浆用支护装置,其特征在于:第一勾子(221)和第二勾子(231)呈J字形。

5.根据权利要求1所述的一种土工栅格喷浆用支护装置,其特征在于:压轮(311)具有弹性。

6.根据权利要求5所述的一种土工栅格喷浆用支护装置,其特征在于:还包括有制动系统;拉紧系统连接有制动系统;制动系统包括有第二动力电机(401)、第三皮带轮(402)、第九支撑板(403)、第二传动柱(404)、第四皮带轮(405)、第一锥齿轮(406)、第二连接柱(407)、第二框架(408)、第三传动柱(409)、丝杆(410)、轴套(411)、第三框架(412)、第二固定块(413)、第二刹车片(414)和第二锥齿轮(415);第一支撑板(202)下侧前部固定连接有第二动力电机(401);第二动力电机(401)输出轴固定连接有第三皮带轮(402);第一贯穿槽(202a)内壁相对侧固定连接有第九支撑板(403);第九支撑板(403)上转动连接有第二传动柱(404);第二传动柱(404)前部固定连接有第四皮带轮(405);第四皮带轮(405)外环面通过皮带与第三皮带轮(402)传动连接;第一贯穿槽(202a)后侧转动连接有第二连接柱(407);第二连接柱(407)前部与第二传动柱(404)后部固定连接有第二框架(408);第二传动柱(404)后部固定连接有第一锥齿轮(406);第一锥齿轮(406)位于第二框架(408)内侧;

第二框架(408)上转动连接有第三传动柱(409);第三传动柱(409)下部固定连接有第二锥齿轮(415);第二锥齿轮(415)与第一锥齿轮(406)啮合;第三传动柱(409)上侧固定接有丝杆(410);第一刹车片(232)前侧固定连接有第三框架(412);第三框架(412)上滑动连接有轴套(411);轴套(411)与丝杆(410)连接;轴套(411)上侧固定连接有第二固定块(413);第二固定块(413)上侧后部固定连接有第二刹车片(414);第二刹车片(414)与第一刹车片(232)相接触。
