专利号: 2021115072159
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

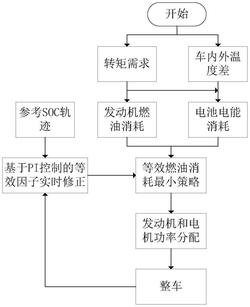

1.一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:包括以下步骤:S1、根据智能网联系统获取车辆行驶里程信息,规划电池的SOC参考曲线;

S2、将等效因子作为控制变量,利用PI控制器对等效因子进行控制,保证电池SOC能够跟随S2中规划的SOC参考曲线;

S3、建立综合考虑制冷系统耗能的车辆能量消耗动态模型,建立目标函数和约束条件,采用等效燃油消耗最小化控制方法依据SOC参考曲线进行在线实时优化;

S3中,所述车辆能量消耗动态模型包括燃油消耗能量模型、电池消耗能量模型和制冷系统损失能量模型;

所述制冷系统损失能量模型中,冷藏车内温度动态方程为:′′

dQ=KF*[(T+dT)‑TZ]*dt′ ′

式中,K、F 分别为蒸发器传热系数和有效传热面积;T为冷藏车内温度;TZ为蒸发器的蒸发温度;t为开机时间;

外接瞬间深入该车内的热量增量dQ1为:

式中,T0为环境温度;

冷藏车内温度上升一度的内能增量dU为:

式中,Cm为温度上升1℃的内能增量。

2.根据权利要求1所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:S1中,SOC数值随着行程的推进呈线性下降,SOC参考曲线如下:式中,SOCref为车辆当前时刻的参考SOC;SOC0是电池SOC的初始值;L为行驶路线的总里程;Lt为当前行驶的里程;SOCf为设置的SOC终值。

3.根据权利要求1所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:S2中,等效因子λ为:式中,KP和KI是PI控制器的参数,SOC(t)为当前时刻SOC值。

4.根据权利要求1所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:S3中,目标函数J为:式中, 为发动机燃油消耗率, 为电机消耗的等效燃油消耗率, 为冷链物流车在保持车内温度时所消耗的等效燃油消耗率;x(t)为状态变量,u(t)为控制变量,此处为电池功率;T为当前时刻车内温度;ε为制冷系统运行状态,若处于关闭状态则为0,运行状态则为1。

5.根据权利要求1所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:所述等效燃油消耗最小化控制方法中,电机消耗的等效燃油消耗率为:冷链物流车在保持车内温度时所消耗的等效燃油消耗率为:上述各式中,Pm和Pair分别为电机功率和冷风机功率,Ql为燃油的平均低热值,s为电能和燃油之间转换的等效因子为价格比例系数。

6.根据权利要求1所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:所述燃油消耗能量模型中,发送机功率Pe为:Pe=Pd‑Pm+Pair

式中,Pd为车辆驱动所需功率,Pm为电机功率,Pair为冷风机功率。

7.根据权利要求1所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:所述电池消耗能量模型中,电池动态方程为:式中,VOC为电池的开路电压,Pb为电池功率,Rb为电池的等效内阻,Qb为电池额定容量。

8.根据权利要求7所述的一种考虑制冷系统耗能的冷链混动车实时优化控制方法,其特征在于:SOC参考曲线约束条件为:

SOCmin≤SOC(t)≤SOCmaxPbmin+ε*Pair≤Pb(t)≤Pbmax‑ε*PairPmmin≤Pm(t)≤Pmmax

式中,SOC(t)为当前时刻的SOC值,Pb(t)为当前时刻的电池功率,Pm(t)为当前时刻的电机功率。
