专利号: 2021115336547
申请人: 浙江品羲新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

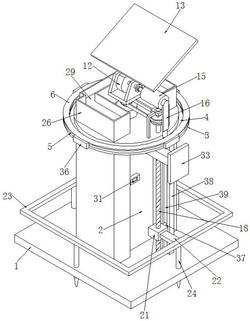

1.一种郊外使用的太阳能照明设备,包括安装底座,其特征在于,所述安装底座的顶部中央固定安装有支撑座,所述支撑座的内部为中空结构,所述支撑座的顶部固定安装有固定圆盘,所述固定圆盘上开设有第一环形限位滑槽,所述第一环形限位滑槽的外侧开设有第二环形限位滑槽,所述第二环形限位滑槽的上方设有限位圆环,所述限位圆环与第二环形限位滑槽之间的间隙内滑动安装有转动块,所述第一环形限位滑槽内滑动安装有滑动柱,所述转动块的一侧与滑动柱的外表面固定连接,所述固定圆盘的中部开设有第一放置孔,所述第一放置孔内固定安装有第一伺服电机,所述第一伺服电机输出轴的顶部固定安装有U形安装座,所述U形安装座的内部转动安装有转轴,所述转轴的外侧固定套设有固定块,所述固定块的顶部固定安装有太阳能板,所述转轴的一侧贯穿U形安装座并固定套设在联轴器的内部一侧,所述联轴器的内部另一侧固定连接有第二伺服电机,所述第二伺服电机的一侧与滑动柱的顶侧通过连接杆固定相连,所述第一伺服电机的输出轴上还固定套设有第一皮带轮,所述安装底座的顶部开设有第二放置孔,所述第二放置孔内固定安装有第一轴承,所述第一轴承的内圈中固定套设有丝杆,所述丝杆的顶部贯穿并延伸至固定圆盘的上方,所述丝杆的外侧固定套设有第二皮带轮,所述第一皮带轮与第二皮带轮之间通过皮带传动连接,所述丝杆的外侧还固定连接有螺纹座,所述螺纹座远离支撑座的一侧固定连接有固定杆的一端,所述固定杆的另一端固定连接有移动框架,所述移动框架的底部四周均固定安装有插杆,所述插杆的底部活动贯穿安装底座,且插杆的底部设为尖角状,所述固定圆盘上还开设有凹形安装孔,所述凹形安装孔内固定安装有凹形水箱,且凹形水箱的底部固定设置在安装底座的上表面,所述凹形水箱的两端内侧壁上均固定安装有限位板,所述限位板的外侧开设有限位滑槽,所述凹形水箱和限位滑槽内滑动安装有同一个限位滑板,所述限位滑槽的底部固定连接有弹簧的一端,所述弹簧的另一端固定连接在限位滑板的下表面上。

2.根据权利要求1所述的一种郊外使用的太阳能照明设备,其特征在于,所述安装底座的内部安装有蓄电池和控制器,所述支撑座的一侧外表面上安装有控制面板。

3.根据权利要求1所述的一种郊外使用的太阳能照明设备,其特征在于,所述支撑座的一侧外表面上固定安装有支撑管,所述支撑管的一端固定安装有照明灯。

4.根据权利要求1所述的一种郊外使用的太阳能照明设备,其特征在于,所述第二皮带轮的正上方设有安装板,所述安装板内开设有第三放置孔,所述第三放置孔内固定安装有第二轴承,所述丝杆的顶部固定套设在第二轴承的内圈中。

5.根据权利要求4所述的一种郊外使用的太阳能照明设备,其特征在于,所述安装板的两侧分别通过L形连接架与固定圆盘的顶部固定相连。

6.根据权利要求1所述的一种郊外使用的太阳能照明设备,其特征在于,所述限位圆环与固定圆盘之间通过四个连接块固定相连,四个连接块的外侧均固定安装有光照传感器。

7.根据权利要求1所述的一种郊外使用的太阳能照明设备,其特征在于,所述螺纹座的一侧固定连接有T形滑动杆,所述安装底座与固定圆盘相互靠近的一侧固定连接有支撑板,所述支撑板的一侧开设有T形限位滑槽,所述T形滑动杆的一侧滑动安装在T形限位滑槽内。
