1.一种利用阴极辉光放电电解等离子体技术制备Cu2O纳米粒子的方法,其特征在于,包括如下步骤:
步骤(1):用高压直流电源提供电能,用废铜丝作为阳极,用铂针作为阴极,用硝酸钠溶液作为电解液,且在电解液中加入适量葡萄糖作为还原剂,回路中加入电阻稳定电流;所述电解液为150mL的1~4g/L的硝酸钠溶液,所述还原剂为0.5~1.5mol/L的葡萄糖;所述阴极为自制直径0.5~1.5mm、长10~15mm的铂针,铂针密封于石英管中且露出石英管的长度为
0.5~1.5mm;所述阳极为直径1~5mm的废铜丝;阴阳两极插入溶液1cm以下;阳极废铜丝在使用前由以下工艺进行处理:取直径为1~5mm的废铜丝,打磨、抛光,在丙酮中浸泡30min,然后分别在乙醇和去离子水中各超声洗涤10min,以去除废铜丝表面的杂质;阴阳两极之间的距离为0.5~1.5cm,电源正极和铜丝阳极之间接入1~5kΩ电阻来稳定电流;
步骤(2):电压为350~460V、电流为40~70mA,阴极产生辉光,形成稳定的辉光放电等离子体;
步骤(3):放电过程中阳极铜丝被消耗,溶液逐渐变为墨绿色;放电过程中,溶液的温度保持在10~40℃,放电时间为0.5~3.0h;
步骤(4):在持续磁力搅拌下放电一段时间,得到墨绿色浊液;为了溶液的均匀性,所述磁力搅拌子以90~150r/min对溶液进行持续搅拌;

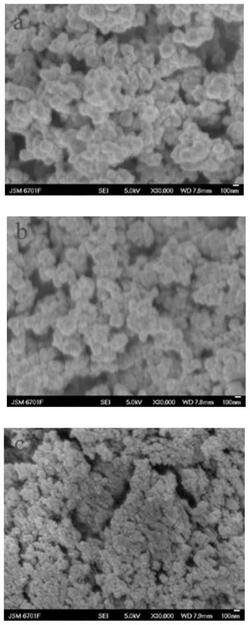

步骤(5):将浊液高速离心分离,并将产物依次用无水乙醇、蒸馏水洗涤数次,真空干燥,研磨,得到墨绿色产物即为纳米Cu2O粉末,高速离心的转速为8000~12000r/min,真空干燥温度为50~70℃。
