专利号: 2021115503889
申请人: 黑龙江科麦机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

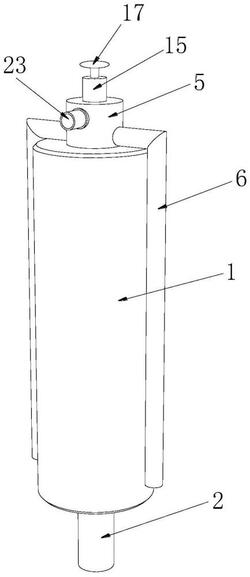

1.一种净水过滤器,包括壳体,其特征在于:所述壳体的底端连通设置有排水管,所述壳体内设置有支撑环,所述支撑环通过阻尼转轴与所述壳体转动配合,所述阻尼转轴的一端设置有驱动元件,所述支撑环内设置有过滤机构,支撑环的外壁与壳体的内壁紧密贴合;

驱动元件通过阻尼转轴驱动支撑环旋转,支撑环的外壁与壳体的内壁分离;

所述壳体的内壁上设置有增压喷头,所述壳体的顶端固定安装有安装壳,所述安装壳的外壁上连通有注水管,所述安装壳通过冲洗管与所述增压喷头相连通;

所述安装壳内设置有阀门机构,所述阀门机构通过伸缩运动控制冲洗管进水端的启闭。

2.根据权利要求1所述的净水过滤器,其特征在于:所述阀门机构包括分流元件,所述分流元件贯穿上下壁开设有竖孔,所述竖孔的底端与所述壳体相连通,所述分流元件侧壁的顶部开设有进水孔,所述进水孔与所述竖孔相连通,所述进水孔与所述注水管相对设置且相互连通,所述分流元件外壁的底部开设有出水孔,所述出水孔与所述冲洗管相连通,所述竖孔内滑动安装有封堵元件。

3.根据权利要求2所述的净水过滤器,其特征在于:所述封堵元件包括调节柱,所述调节柱的底端固定安装有固定架,所述固定架滑动安装于竖孔内,所述固定架的底端固定安装有弧形挡板,弧形挡板朝着靠近排水管的方向移动时出水孔孔径逐渐增大,弧形挡板朝着远离排水管的方向移动时出水孔孔径逐渐减小。

4.根据权利要求3所述的净水过滤器,其特征在于:所述弧形挡板的底端固定连接有连接板,所述连接板的底端固定连接有封堵座,所述封堵座的外径与竖孔的孔径相适配,支撑环与壳体的内壁贴合时,封堵座移动至分流元件的下方,支撑环与壳体的内壁脱离时,封堵座移动至竖孔内。

5.根据权利要求4所述的净水过滤器,其特征在于:所述封堵座的底端固定安装有多个增压喷嘴,所述增压喷嘴与所述竖孔相连通。

6.根据权利要求3所述的净水过滤器,其特征在于:所述安装壳的顶端固定安装有安装筒,所述调节柱的顶端贯穿所述安装筒,且所述调节柱的顶端固定安装有拉把,所述调节柱上套装有连接环,所述连接环位于所述安装筒内,所述连接环的顶端固定连接有弹簧,所述弹簧的顶端与所述安装筒的顶部内壁固定连接。

7.根据权利要求1所述的净水过滤器,其特征在于:所述增压喷头内设置有单向阀板。

8.根据权利要求1所述的净水过滤器,其特征在于:所述驱动元件为旋钮,所述阻尼转轴的一端贯穿壳体的侧壁。

9.根据权利要求1所述的净水过滤器,其特征在于:所述过滤机构包括过滤网,所述过滤网设置有两个,两个所述过滤网分别固定安装于所述支撑环内环壁的顶部和底部,两个所述过滤网与支撑环之间形成容纳腔,所述容纳腔内填充有过滤材料。
