专利号: 2021115600323
申请人: 信和(天津)环保科技发展有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

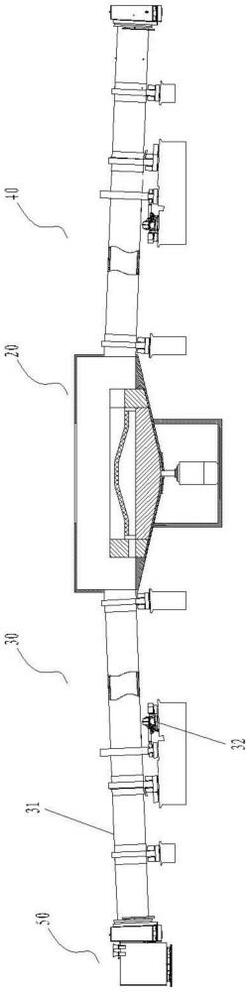

1.一种垃圾焚烧塔用灰渣转运处理装置,其特征在于:包括用于与焚烧塔底部连接的分料器、与分料器连接的粉末灰渣运输装置和块状灰渣运输装置以及与粉末灰渣运输装置末端连接的挤压成型装置,所述分料器用于承接燃烧塔中的灰渣,且将灰渣分类为粉末灰渣以及块状灰渣并将粉末灰渣供给至粉末灰渣运输装置内、将块状灰渣供给至块状灰渣运输装置内,所述挤压成型装置用于承接粉末灰渣运输装置运输的粉末灰渣并将粉末灰渣挤压成块状。

2.根据权利要求1所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述分料器包括可被驱动转动的分料盘以及架空安装于分料盘上的筛网,所述筛网与分料盘之间形成粉末灰渣容置腔,所述分料盘周向围绕设置有挡料环,所述挡料环上具有粉末灰渣出料口和块状灰渣出料口,所述粉末灰渣出料口为开设于挡料环上并与粉末灰渣容置腔连通的通孔,所述块状灰渣出料口为开设于挡料环上沿的凹槽,所述凹槽底部低于或平齐于分料盘边沿处。

3.根据权利要求2所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述筛网中部向上拱起形成圆台状。

4.根据权利要求2所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述粉末灰渣运输装置包括斜置设置的回转运输筒以及用于驱动回转运输筒转动的回转驱动装置,所述挤压成型装置连接于回转运输筒低侧端,所述回转运输筒高侧端与分料器连接。

5.根据权利要求1所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述挤压成型装置包括挤压模以及安装于挤压模内腔中并可被驱动上下运行的挤压板,所述挤压模内位于挤压板下方具有用于与挤压板配合的储料槽,所述挤压模上具有用于与粉末灰渣运输装置连接的进料口,所述进料口与储料槽之间具有导流斜面,所述导流斜面向储料槽侧斜向下倾斜。

6.根据权利要求4所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述分料器还包括用于与焚烧塔底部连接的分料外壳,所述分料外壳上开设有分别用于与粉末灰渣运输装置头部和块状灰渣运输装置头部对接的开口,所述粉末灰渣运输装置头部正对粉末灰渣出料口,所述块状灰渣运输装置头部正对块状灰渣出料口。

7.根据权利要求2所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述粉末灰渣出料口和块状灰渣出料口径向相对。

8.根据权利要求5所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述挤压成型装置还包括内侧推板、外侧推板以及推板驱动装置,所述内侧推板和外侧推板之间通过连杆连接,所述挤压模侧部开设有与储料槽连通的卸料口,所述推板驱动装置可驱动内侧推板和外侧推板水平滑动形成卸料状态和压料状态,所述压料状态时,外侧推板被驱动向内滑动密封于卸料口处,内侧推板贴合于储料槽内侧壁,所述卸料状态时,外侧推板被驱动向外滑动打开卸料口,内侧推板向外推动成型块并将成型块推至卸料口外侧。

9.根据权利要求8所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述挤压模上连接有喷雾头以及加热管,所述喷雾管和加热管位于导流斜面上方,所述喷雾头用于向挤压模内喷雾,所述加热管用于向挤压模内通入热气加热粉末灰渣。

10.根据权利要求4所述的垃圾焚烧塔用灰渣转运处理装置,其特征在于:所述块状灰渣运输装置结构与粉末灰渣运输装置结构相同。
