专利号: 2021115746185
申请人: 无锡国家高新技术产业开发区市政公用事业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

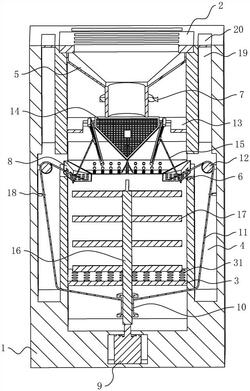

1.一种市政道路排水系统,包括下水井(1)和设置在所述下水井(1)顶部的格栅(2),所述下水井(1)内设有过滤板(3),所述过滤板(3)上开有多个过滤孔(31),其特征在于:所述下水井(1)的侧壁上开有多个用于存放垃圾的储存腔(4),多个所述储存腔(4)绕所述下水井(1)的中心线周向设置且均与其相通,所述下水井(1)内设有用于将垃圾从所述下水井(1)捞入所述储存腔(4)内的捞渣机构。

2.根据权利要求1所述的市政道路排水系统,其特征在于:所述格栅(2)和所述捞渣机构之间设有集水斗(5),所述下水井(1)的侧壁上设有液位传感器(6),所述液位传感器(6)通过控制系统电连接有控制阀(7),所述控制阀(7)设置于所述集水斗(5)底部的出水端。

3.根据权利要求1所述的市政道路排水系统,其特征在于:所述捞渣机构包括多个通过转动将垃圾从所述下水井(1)捞入所述储存腔(4)内的捞渣组件、用于驱动多个所述捞渣组件转动的驱动组件,一个所述捞渣组件对应一个所述储存腔(4),所述捞渣组件包括铰接在所述储存腔(4)与所述下水井(1)相通处的捞渣篮(8)。

4.根据权利要求3所述的市政道路排水系统,其特征在于:所述驱动组件包括设置在所述下水井(1)底部密闭空腔内的电机(9),所述电机(9)电连接于控制系统,所述电机(9)的输出轴穿出密闭空腔并延伸至所述下水井(1)内,所述电机(9)输出轴位于所述下水井(1)内的轴身上固定套设有绕线轮(10),所述绕线轮(10)上绕卷有多根拉绳(11),一根所述拉绳(11)对应一个所述储存腔(4),所述储存腔(4)的侧壁上设有导向轮(12),所述拉绳(11)滑动穿入对应的所述储存腔(4)内,绕过所述导向轮(12)并系在对应的所述捞渣篮(8)上。

5.根据权利要求3所述的市政道路排水系统,其特征在于:所述捞渣篮(8)相对所述下水井(1)侧壁的一侧呈倾斜设置,当所述捞渣篮(8)的底壁转动至竖直时,所述捞渣篮(8)相对所述下水井(1)侧壁的一侧朝向下倾斜。

6.根据权利要求4所述的市政道路排水系统,其特征在于:所述捞渣机构的上方还设有挡渣机构,所述挡渣机构包括固定连接在所述下水井(1)侧壁上的固定环(13)、分别设置在每个所述捞渣篮(8)上方的挡渣滤网(14),所述固定环(13)位于所述挡渣滤网(14)的上方且与其铰接,所述挡渣滤网(14)与对应的所述捞渣篮(8)之间铰接有转动臂(15),当所述捞渣篮(8)的底壁转动至竖直时,多个所述挡渣滤网(14)恰好能够围合呈倒锥型。

7.根据据权利要求4所述的市政道路排水系统,其特征在于:所述电机(9)的输出轴同轴连接有搅拌杆(16),所述搅拌杆(16)转动穿过所述过滤板(3)并连接有多个搅拌叶片(17),所述储存腔(4)的侧壁上设有用于夹紧对应所述拉绳(11)的电动夹爪(18),所述电动夹爪(18)通过控制系统电连接于所述电机(9)。

8.根据权利要求1所述的市政道路排水系统,其特征在于:路面上相对每个所述储存腔(4)的位置均开有与其相通的取渣口(19)并盖合有盖板(20)。
