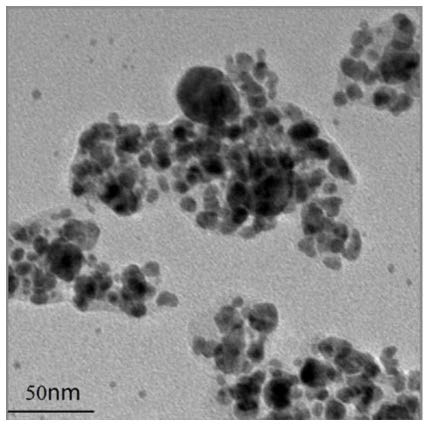

1.一种含多元有机/无机杂化添加剂自修复润滑油，其特征在于：包括基础润滑油、聚苯乙烯/聚甲基丙烯酸甲酯/银和聚苯乙烯/聚甲基丙烯酸甲酯/二氧化锡；聚苯乙烯/聚甲基丙烯酸甲酯/银通过以下方法制备得到：S1、将聚苯乙烯/聚甲基丙烯酸甲酯粉末加入到浓硫酸中，加热反应后得到磺化聚苯乙烯/聚甲基丙烯酸甲酯粉末；S2、将所述磺化聚苯乙烯/聚甲基丙烯酸甲酯粉末置于去离子水中分散，加入酸性氯化锡溶液，加热搅拌反应后得到锡化聚苯乙烯/聚甲基丙烯酸甲酯粉末；S3、向硝酸银溶液中加入氨水至无色形成银氨溶液，将银氨溶液与酒石酸钾钠溶液相继快速加入到锡化聚苯乙烯/聚甲基丙烯酸甲酯粉末分散液中，加热搅拌反应后得到超细聚苯乙烯/聚甲基丙烯酸甲酯/银粉末；聚苯乙烯/聚甲基丙烯酸甲酯/二氧化锡通过以下方法制备得到：取聚苯乙烯/聚甲基丙烯酸甲酯粉末加入SnCl2和去离子水，滴加稀氨水至浅白色，加入聚乙二醇和无水乙醇，高温反应，得到超细聚苯乙烯/聚甲基丙烯酸甲酯/二氧化锡粉末；所述聚苯乙烯/聚甲基丙烯酸甲酯通过以下方法制备得到：将苯乙烯、甲基丙烯酸甲酯、二乙烯基苯、2,2‑偶氮二异丁腈、聚乙烯吡咯烷酮溶解在无水乙醇与去离子水的混合溶剂中；高温搅拌反应，反应过程中通入氮气；反应结束后得到超细聚苯乙烯/聚甲基丙烯酸甲酯粉末。2.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯的制备中，苯乙烯、甲基丙烯酸甲酯、二乙烯基苯、2,2‑偶氮二异丁腈、聚乙烯吡咯烷酮的用量比为(5～15g)∶(5～15mL)∶(0.05g～0.1g)∶(0.2g～0.5g)∶(0.1g～0.5g)；无水乙醇与去离子水的混合溶剂中，无水乙醇与去离子水的质量比为50∶3。3.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯的制备中，反应温度为70～85℃，反应时间为12～24h。4.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯/银的制备中，S1中，加热温度为45℃，反应时间为5h；S2中，加热温度为30℃，反应时间为2h。5.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯/银的制备中，S2中，磺化聚苯乙烯/聚甲基丙烯酸甲酯与氯化锡的用量比为50g∶2.5mmol。6.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯/银的制备中，S3中，反应温度为30～55℃，反应时间为2～6h。7.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯/银的制备中，S3中，硝酸银溶液的浓度为10～35mol/L；酒石酸钾钠溶液的浓度为20～70mmol/L；硝酸银溶液与酒石酸钾钠溶液的体积比为1∶1；

硝酸银与锡化聚苯乙烯/聚甲基丙烯酸甲酯的用量比为2.5mol∶5g。8.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯/二氧化锡的制备中，反应温度为150～250℃，反应时间为12～24h。9.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述聚苯乙烯/聚甲基丙烯酸甲酯/二氧化锡的制备中，聚苯乙烯/聚甲基丙烯酸甲酯与SnCl2的用量比为5g∶47.5mg。10.根据权利要求1所述的含多元有机/无机杂化添加剂自修复润滑油，其特征在于：其中，所述基础润滑油为工业液压油或工业齿轮油。
