专利号: 2021115816328
申请人: 厦门裕清水环保工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

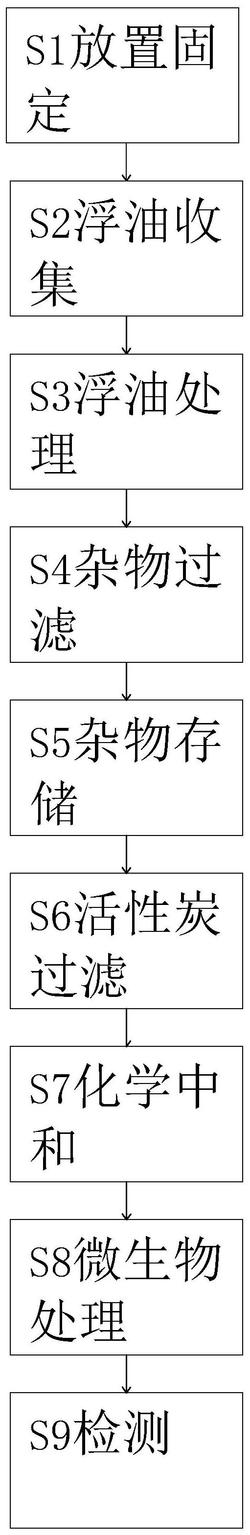

1.一种村镇污水处理设备的处理方法,其特征在于,包括以下步骤:

S1:放置固定,把污水处理箱放置到污水流进的位置,进行固定;

S2:浮油收集,通过污水的浮力,把污水表面的浮油吸收收集;

S3:浮油处理,对浮油进行消毒中和搅拌处理和压缩烘干存储;

S4:杂物过滤,对杂物进行过滤收集,及时对过滤板进行清理;

S5:杂物存储,对杂物进行压缩存储,挤出杂物内多余的水分,进行风干;

S6:活性炭过滤,污水通过活性炭进行过滤,去除水中的异味;

S7:化学中和,控制污水进入的量,进行化学中和,去除污水中的氮和磷;

S8:微生物处理,污水通过微生物处理,对污水进行净化;

S9:检测,对处理后的污水进行检测;

步骤S1‑S9采用一种村镇污水处理设备配合完成,该村镇污水处理设备包括污水处理箱(10),所述污水处理箱(10)内部一端设有浮油处理部件(11)对浮油进行收集、中和搅拌和压缩存储处理,所述浮油处理部件(11)后侧设有杂物处理部件(12)对杂物进行过滤收集和污水过滤,所述杂物处理部件(12)上方设有杂物存储部件(13)对杂物进行压缩存储和对杂物进行风干,所述杂物处理部件(12)远离浮油处理部件(11)方向设有化学中和部件(14)控制污水进入的量和进行化学中和反应去除污水中的氮和磷,所述化学中和部件(14)远离杂物处理部件(12)方向设有微生物处理部件(15)对污水进行微生物净化作用,所述微生物处理部件(15)远离化学中和部件(14)方向设有检测部件(16)对处理后的污水进行检测,所述污水处理箱(10)内部向浮油处理部件(11)方向设有进水口(18),所述污水处理箱(10)外围两端固设有两个固定伸缩板(17);所述浮油处理部件(11)包括回收滑动块(19),所述回收滑动块(19)位于污水处理箱(10)内部向进水口(18)方向,所述回收滑动块(19)在污水处理箱(10)内滑动连接,所述回收滑动块(19)下端固设有回收浮块(20),所述回收浮块(20)内设有回收腔(21),所述回收腔(21)上方与回收浮块(20)外部连接设有多个进孔,所述回收滑动块(19)内滑动设有吸杆(22);所述回收滑动块(19)远离进水口(18)一侧在污水处理箱(10)内固设有第一电机(23),所述第一电机(23)上端固设有第一联动柱(24),所述第一联动柱(24)在污水处理箱(10)内转动连接,所述第一联动柱(24)内设有第一离心腔(25),所述第一联动柱(24)两侧在污水处理箱(10)内设有消毒溶液(26),所述消毒溶液(26)与第一离心腔(25)连接,所述第一离心腔(25)上方在第一联动柱(24)上固设有两个出料孔(33),所述第一联动柱(24)圆周面上滑动设有两个第一滑动块(27),所述两个第一滑动块(27)远离第一联动柱(24)方向滑动设有两个第一移动板(28),所述第一移动板(28)内设有压腔(29),所述压腔(29)内密封滑动设有压组(30),所述压组(30)由压板和滑动板、连接杆、弹簧组成,压腔(29)下方在污水处理箱(10)内设有碱性粉末储存腔(32),所述碱性粉末储存腔(32)与压腔(29)连接,所述碱性粉末储存腔(32)内密封滑动设有压板(31),所述碱性粉末储存腔(32)与第一离心腔(25)连接,所述第一联动柱(24)远离回收滑动块(19)一侧在污水处理箱(10)内固设有第二电机(34),所述第二电机(34)上端固设有第二联动柱(35),所述第二联动柱(35)在污水处理箱(10)内转动连接,所述第二联动柱(35)圆周方向固设有夹持板(37),所述第二联动柱(35)内设有加热腔(36),所述夹持板(37)内设有烘干腔(38),所述烘干腔(38)与加热腔(36)连接,所述第二联动柱(35)远离出料孔(33)一侧在污水处理箱(10)内设有浮油存储腔(39);所述杂物处理部件(12)包括第三电机(40),所述第三电机(40)位于浮油存储腔(39)远离出料孔(33)方向,所述第三电机(40)向浮油存储腔(39)一端固设有第三联动柱(41),所述第三联动柱(41)圆周面上固设有转动盘(42),所述转动盘(42)内部向浮油存储腔(39)方向设有多个过滤腔(43),所述过滤腔(43)远离浮油存储腔(39)方向在转动盘(42)内设有多个活性炭腔(44),所述过滤腔(43)与活性炭腔(44)之间在转动盘(42)内滑动压设有多个过滤板(45),所述过滤板(45)向第三联动柱(41)方向固设有连接块(46),所述连接块(46)两侧与第三联动柱(41)滑动连接设有两个卡块(47),所述过滤腔(43)内滑动设有清理块(48),所述清理块(48)向过滤板(45)方向滑动设有刷块(49),所述刷块(49)远离过滤板(45)方向在清理块(48)内固设有气泵(50),所述气泵(50)与刷块(49)内部连接。

2.根据权利要求1所述的一种村镇污水处理设备的处理方法,其特征在于:所述活性炭腔(44)远离第三联动柱(41)方向转动设有多个换料转动板(52),所述过滤板(45)远离第三联动柱(41)方向设有换板口(53),所述第三电机(40)上方在污水处理箱(10)上端固设有固定块(59),所述固定块(59)内部上方设有活性炭存储腔(60),所述活性炭存储腔(60)下方在固定块(59)内固设有风扇(61),所述过滤腔(43)与活性炭腔(44)之间连接。

3.根据权利要求2所述的一种村镇污水处理设备的处理方法,其特征在于:所述杂物存储部件(13)包括杂物存储箱(54),所述杂物存储箱(54)位于浮油存储腔(39)上方的污水处理箱(10)上端,所述杂物存储箱(54)内密封滑动设有多个挤压过滤板(55),所述杂物存储箱(54)内部上端设有两个存储转动轴(56),所述杂物存储箱(54)向固定块(59)方向一端转动设有联动轴(58),所述联动轴(58)与两个存储转动轴(56)、多个挤压过滤板(55)之间连接设有拉绳(57),所述杂物存储箱(54)内部与活性炭腔(44)之间连接设有进出阀(51)。

4.根据权利要求3所述的一种村镇污水处理设备的处理方法,其特征在于:所述化学中和部件(14)包括转轴(62),所述转轴(62)位于第三电机(40)远离第三联动柱(41)方向,所述转轴(62)在污水处理箱(10)内转动连接,所述转轴(62)外圆周面上固设有转动轮(63),所述转动轮(63)圆周方向固设有四个第四电机(64),所述四个第四电机(64)远离转轴(62)方向固设有四个第四联动柱(65),所述第四联动柱(65)两侧滑动设有两个搅拌杆(66),所述第四联动柱(65)内设有第二离心腔(67),所述转动轮(63)内设有化学溶液存储腔(68),所述化学溶液存储腔(68)与第二离心腔(67)连接,所述第二离心腔(67)远离第四电机(64)方向与第四联动柱(65)外部连接设有多个出阀(69)。

5.根据权利要求4所述的一种村镇污水处理设备的处理方法,其特征在于:所述微生物处理部件(15)包括第五电机(70),所述第五电机(70)固定在转轴(62)远离第三电机(40)方向,所述第五电机(70)向转轴(62)方向一端固设有第五联动柱(79),所述第五联动柱(79)在污水处理箱(10)内转动连接,所述第五联动柱(79)外圆周面上固设有过滤转动盘(71),所述过滤转动盘(71)在污水处理箱(10)内转动连接,所述过滤转动盘(71)内设有多个微生物存储板(72),所述微生物存储板(72)向第五联动柱(79)一端固设有滑动磁块(73),所述滑动磁块(73)在第五联动柱(79)内滑动,所述滑动磁块(73)远离微生物存储板(72)方向在第五联动柱(79)内转动设有带磁传送机构(74),所述带磁传送机构(74)向第五电机(70)方向在第五联动柱(79)内滑动设有弹块(75),所述过滤转动盘(71)圆周方向转动设有多个更换转动板(76),所述过滤转动盘(71)圆周方向设有更换口(77),所述过滤转动盘(71)上方在污水处理箱(10)内滑动设有夹持组(78),所述夹持组(78)由滑动杆、转动盘和夹块组成,所述过滤转动盘(71)内设有四个净化腔,所述净化腔内设有三个微生物存储板(72)。

6.根据权利要求5所述的一种村镇污水处理设备的处理方法,其特征在于:所述检测部件(16)包括检测组(80),所述检测组(80)位于第五电机(70)远离第五联动柱(79)方向,所述检测组(80)在污水处理箱(10)内转动连接,所述检测组(80)由检测转动轴、转动杆、转动柱组成,所述检测组(80)与处理后的污水进行检测,检测通过的污水带动检测组(80)转动,污水检测不通过检测组(80)停止转动,所述检测组(80)远离第五电机(70)方向在污水处理箱(10)内滑动设有滑板(81),所述滑板(81)与检测组(80)联动连接。
