专利号: 2021115822687
申请人: 文燕
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

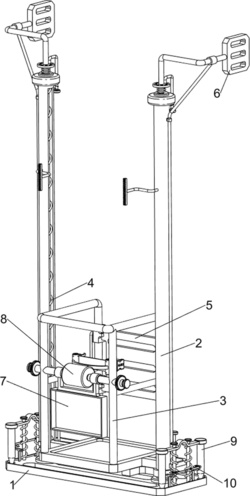

1.一种具有防护功能的建筑施工平台,其特征在于:包括:底板(1),其顶部左右两侧均安装有电动滑轨(2);

框架(3),两个电动滑轨(2)下部之间滑动式设有框架(3);

缓冲弹簧(4),两个电动滑轨(2)与框架(3)之间均设有缓冲弹簧(4);

保护机构(5),框架(3)后侧设有保护机构(5);

旋转机构(6),两个电动滑轨(2)顶部设有旋转机构(6),旋转机构(6)与保护机构(5)配合;

保护机构(5)包括:

旋转板(51),框架(3)后侧转动式设有旋转板(51);

第一固定块(52),框架(3)后右侧的上下两侧均设有第一固定块(52);

第一扭力弹簧(53),两个第一固定块(52)与旋转板(51)之间均设有第一扭力弹簧(53),两个第一扭力弹簧(53)均套在框架(3)上;

第一连接块(54),框架(3)后左侧的上下两侧均设有第一连接块(54),两个第一连接块(54)均与框架(3)接触配合,两个第一连接块(54)内左侧之间滑动式设有第一滑动杆(55);

第一楔形块(56),第一滑动杆(55)右部上下两侧均设有第一楔形块(56),第一楔形块(56)与旋转板(51)接触配合,两个第一楔形块(56)与同侧第一连接块(54)滑动式连接;

第一复位弹簧(57),两个第一连接块(54)与第一滑动杆(55)之间均设有第一复位弹簧(57),两个第一复位弹簧(57)均套在第一滑动杆(55)上;

旋转机构(6)包括:

旋转杆(61),两个电动滑轨(2)顶部均转动式设有旋转杆(61);

第一连接板(62),两个旋转杆(61)后侧均设有第一连接板(62);

第二固定块(63),两个旋转杆(61)下部均设有第二固定块(63);

第二扭力弹簧(64),两个第二固定块(63)与同侧电动滑轨(2)之间均设有第二扭力弹簧(64),两个第二扭力弹簧(64)分别套在同侧旋转杆(61)上;

第三固定块(65),两个电动滑轨(2)后侧上部均设有第三固定块(65);

第二滑动杆(66),两个第三固定块(65)内均滑动式设有第二滑动杆(66),两个第二滑动杆(66)与同侧第二固定块(63)接触配合;

第二复位弹簧(67),两个第二滑动杆(66)与第三固定块(65)之间均设有第二复位弹簧(67),两个第二复位弹簧(67)均套在同侧第二滑动杆(66)上;

第二连接块(69),框架(3)后部左右两侧均设有第二连接块(69);

第一拉绳(610),两个第二连接块(69)与同侧旋转杆(61)之间均设有第一拉绳(610);

第四固定块(68),两个电动滑轨(2)上部外侧均设有第四固定块(68),且第一拉绳(610)分别穿过同侧的第四固定块(68);

第一固定杆(611),框架(3)左右两侧均设有第一固定杆(611),第一固定杆(611)与第二滑动杆(66)滑动配合;

还包括有限位机构(7),限位机构(7)包括:

第二固定杆(71),框架(3)上部左右两侧均设有第二固定杆(71);

第一连接框(72),两个第二固定杆(71)之间设有第一连接框(72);

滚轮(73),第一连接框(72)内转动式设有滚轮(73);

第三扭力弹簧(75),滚轮(73)与第一连接框(72)之间设有两个第三扭力弹簧(75),两个第三扭力弹簧(75)分别套在同侧第二固定杆(71)上;

第二拉绳(74),滚轮(73)上绕接有第二拉绳(74);

橡胶条(76),第二拉绳(74)后侧设有橡胶条(76),橡胶条(76)位于第一连接框(72)后侧,且橡胶条(76)与第一连接框(72)接触配合;

第二连接框(77),橡胶条(76)后部的左右两侧均设有第二连接框(77);

皮带(78),两个第二连接框(77)内部均转动式设有皮带(78);

第四扭力弹簧(79),两个皮带(78)与同侧第二连接框(77)之间均设有两个第四扭力弹簧(79);

卡扣(710),左侧的皮带(78)后侧设有卡扣(710);

卡套(711),右侧的皮带(78)后侧设有卡套(711),卡套(711)与卡扣(710)卡紧配合。

2.根据权利要求1所述的一种具有防护功能的建筑施工平台,其特征在于:还包括有放置机构(8),放置机构(8)包括:旋转套筒(81),两个第二固定杆(71)外侧均转动式套有旋转套筒(81);旋转框(82),两个旋转套筒(81)内部之间设有旋转框(82);

齿轮(83),两个旋转套筒(81)外侧均设有齿轮(83);

第三固定杆(84),两个电动滑轨(2)前侧上部均设有第三固定杆(84);

齿条(85),两个第三固定杆(84)前侧均设有齿条(85),两个齿条(85)与同侧齿轮(83)相配合。

3.根据权利要求2所述的一种具有防护功能的建筑施工平台,其特征在于:还包括有稳定机构(9),稳定机构(9)包括:第四固定杆(91),底板(1)下部左右两侧对称设有第四固定杆(91),第四固定杆(91)呈前后对称分布;

定位钉(92),同侧两个第四固定杆(91)上部之间均滑动式设有定位钉(92),定位钉(92)与底板(1)滑动配合;

第三复位弹簧(93),同侧两个定位钉(92)与底板(1)之间均设有两个第三复位弹簧(93),同侧两个第三复位弹簧(93)套在同侧第四固定杆(91)上。

4.根据权利要求3所述的一种具有防护功能的建筑施工平台,其特征在于:还包括有卡住机构(10),卡住机构(10)包括:第五固定块(101),底板(1)顶部左右两侧均设有两个第五固定块(101);

第三滑动杆(102),同侧两个第五固定块(101)外侧上部均滑动式设有第三滑动杆(102);

第二连接板(105),同侧两个第三滑动杆(102)外侧之间均设有第二连接板(105);

第二楔形块(103),每个第三滑动杆(102)内侧均设有第二楔形块(103),第二楔形块(103)与定位钉(92)滑动配合;

第四复位弹簧(104),四个第五固定块(101)与同侧第二楔形块(103)之间均设有第四复位弹簧(104)。

5.根据权利要求4所述的一种具有防护功能的建筑施工平台,其特征在于:第二固定块(63)上开有多个通口。
