专利号: 202111585760X
申请人: 义乌建投巨匠建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

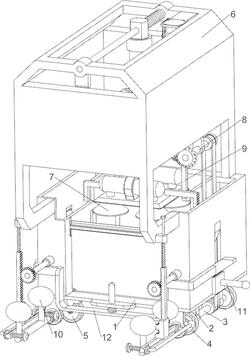

1.一种建筑工程用自动贴地砖装置,其特征在于,包括有:底板(1);

第一转座(2),所述底板(1)底部一侧对称设有所述第一转座(2);

第一转轴(3),所述第一转座(2)之间转动式设有所述第一转轴(3);

车轮(4),所述第一转轴(3)两侧设有所述车轮(4);

万向轮(5),所述底板(1)底部另一侧对称转动式设有所述万向轮(5);

放置机构(6),所述底板(1)顶部设有所述放置机构(6);

吸附机构(7),所述放置机构(6)内部上侧设有所述吸附机构(7);

移动机构(8),所述吸附机构(7)与所述放置机构(6)内部一侧之间设有所述移动机构(8);

放置机构(6)包括有:

限位框(61),所述底板(1)顶部设有所述限位框(61);

外壳(62),所述限位框(61)上侧设有所述外壳(62);

第二转轴(64),所述限位框(61)内下部一侧转动式设有所述第二转轴(64);

挡板(63),所述第二转轴(64)上设有所述挡板(63);

第一扭簧(65),所述挡板(63)与所述限位框(61)之间对称设有所述第一扭簧(65),所述第一扭簧(65)均绕在所述第二转轴(64)上;

第一导向杆(66),所述限位框(61)内上部一侧对称设有所述第一导向杆(66);

限位杆(67),所述第一导向杆(66)之间滑动式设有所述限位杆(67),所述限位杆(67)与所述挡板(63)配合;

第一弹簧(68),所述限位杆(67)与所述限位框(61)之间对称设有所述第一弹簧(68),所述第一弹簧(68)均绕在所述第一导向杆(66)上;

吸附机构(7)包括有:

第二导向杆(71),所述外壳(62)内部上侧中间设有所述第二导向杆(71);

气缸(72),所述第二导向杆(71)上滑动式设有所述气缸(72);

第二弹簧(73),所述气缸(72)与所述外壳(62)之间设有所述第二弹簧(73),所述第二弹簧(73)绕在所述第二导向杆(71)上;

连接块(74),所述气缸(72)活塞杆下侧设有所述连接块(74);

气泵(75),所述连接块(74)顶部两侧设有所述气泵(75);

吸盘(76),所述连接块(74)底部两侧均对称设有所述吸盘(76),所述吸盘(76)均通过管道与所述气泵(75)连接;

固定板(77),所述外壳(62)内部中间对称设有所述固定板(77),所述气泵(75)下侧位于所述固定板(77)内侧之间;

开关(78),所述外壳(62)内上部一侧中间设有所述开关(78),所述开关(78)与所述气缸(72)通过电性连接;

移动机构(8)包括有:

减速电机(81),所述外壳(62)内上部另一侧设有所述减速电机(81);

第二转座(84),所述外壳(62)内上部其中一侧设有所述第二转座(84),所述第二转座(84)上转动式设有传动轮,所述减速电机(81)输出轴下侧也设有所述传动轮;

第一皮带(82),所述传动轮之间绕有所述第一皮带(82);

顶块(83),所述第一皮带(82)上设有所述顶块(83),所述顶块(83)与所述气缸(72)接触配合;

第三导向杆(85),所述外壳(62)内上部一侧设有所述第三导向杆(85);

棘齿条(86),所述第三导向杆(85)上滑动式设有所述棘齿条(86);

第三弹簧(87),所述棘齿条(86)一侧与所述外壳(62)之间设有所述第三弹簧(87),所述第三弹簧(87)绕在所述第三导向杆(85)上;

转杆(88),一侧所述固定板(77)的一侧中间所述转动式设有转杆(88);

第一棘轮(89),所述转杆(88)一侧设有所述第一棘轮(89),所述第一棘轮(89)与所述棘齿条(86)间歇性配合;

推块(810),所述棘齿条(86)顶部一侧滑动式设有所述推块(810),所述顶块(83)与所述推块(810)接触配合;

第四弹簧(811),所述推块(810)与所述棘齿条(86)之间设有所述第四弹簧(811);

第一齿轮(812),所述转杆(88)一侧设有所述第一齿轮(812),所述第一齿轮(812)位于所述第一棘轮(89)一侧;

第三转座(813),所述外壳(62)另外一侧设有所述第三转座(813);

第四转座(816),一侧所述固定板(77)底部中侧设有所述第四转座(816);

第二齿轮(817),所述第四转座(816)一侧转动式设有所述第二齿轮(817),所述第二齿轮(817)与所述第一齿轮(812)啮合;

锥齿轮(814),所述第二齿轮(817)一侧设有所述锥齿轮(814),所述第三转座(813)上转动式也设有所述锥齿轮(814),所述锥齿轮(814)之间相互啮合,一侧所述锥齿轮(814)的一侧设有转动轮,所述第一转轴(3)一侧也设有所述转动轮;

第二皮带(815),所述转动轮之间绕有所述第二皮带(815)。

2.根据权利要求1所述的一种建筑工程用自动贴地砖装置,其特征在于,还包括有抬升组件(9),抬升组件(9)包括有:转动杆(91),一侧所述固定板(77)的另一侧转动式设有所述转动杆(91);

第二棘轮(92),所述转动杆(91)一侧设有所述第二棘轮(92),所述第二棘轮(92)与所述棘齿条(86)间歇性配合;

第三齿轮(93),所述转动杆(91)一侧设有所述第三齿轮(93),所述第三齿轮(93)位于所述第二棘轮(92)一侧;

放置板(96),所述限位框(61)内部下侧滑动式设有所述放置板(96);

连接板(95),所述放置板(96)一侧设有所述连接板(95);

第一齿条(94),所述连接板(95)顶部一侧设有所述第一齿条(94),所述第一齿条(94)与所述第三齿轮(93)啮合。

3.根据权利要求2所述的一种建筑工程用自动贴地砖装置,其特征在于,还包括有敲击组件(10),敲击组件(10)包括有:第二齿条(101),所述连接块(74)两侧设有所述第二齿条(101);

第五转座(102),所述底板(1)底部其中一侧对称设有所述第五转座(102);

异形杆(103),所述第五转座(102)外侧均设有所述异形杆(103);

推杆(104),所述异形杆(103)内侧均滑动式设有所述推杆(104);

第五弹簧(105),所述推杆(104)与所述异形杆(103)之间均对称设有所述第五弹簧(105),所述第五弹簧(105)均绕在所述异形杆(103)上;

第三转轴(106),所述第五转座(102)一侧均转动式设有所述第三转轴(106);

第二扭簧(107),所述第三转轴(106)与所述第五转座(102)之间均设有所述第二扭簧(107),所述第二扭簧(107)均绕在所述第三转轴(106)后侧;

橡胶锤(108),所述第三转轴(106)上部两侧均设有所述橡胶锤(108),所述推杆(104)均与所述橡胶锤(108)接触配合;

第四转轴(109),所述限位框(61)一侧对称转动式设有所述第四转轴(109);

第四齿轮(1010),所述第四转轴(109)一侧均设有所述第四齿轮(1010),所述第四齿轮(1010)与所述第二齿条(101)间歇性啮合;

第四导向杆(1011),所述外壳(62)下部一侧对称滑动式设有所述第四导向杆(1011);

第三齿条(1012),所述第四导向杆(1011)下侧均设有所述第三齿条(1012),所述第三齿条(1012)均与所述第四齿轮(1010)啮合;

异形块(1013),所述第三齿条(1012)底部均设有所述异形块(1013),所述异形块(1013)均与所述推杆(104)接触配合;

第六弹簧(1014),所述第三齿条(1012)与所述外壳(62)之间均设有所述第六弹簧(1014),所述第六弹簧(1014)均绕在所述第四导向杆(1011)上。

4.根据权利要求3所述的一种建筑工程用自动贴地砖装置,其特征在于,还包括有限位组件(11),限位组件(11)包括有:滑杆(111),所述限位框(61)下部两侧中间均滑动式设有所述滑杆(111);

限位块(112),所述滑杆(111)内侧均设有所述限位块(112),所述限位块(112)均与所述放置板(96)配合,所述限位块(112)均位于所述限位框(61)内侧;

第七弹簧(113),所述限位块(112)与所述限位框(61)之间均设有所述第七弹簧(113),所述第七弹簧(113)均绕在所述滑杆(111)上。

5.根据权利要求4所述的一种建筑工程用自动贴地砖装置,其特征在于,还包括有推开组件(12),推开组件(12)包括有:导向块(121),所述底板(1)下部一侧中间设有所述导向块(121);

连接杆(122),所述导向块(121)中侧滑动式设有所述连接杆(122),所述挡板(63)与所述连接杆(122)配合;

衔接杆(123),所述连接杆(122)底部设有所述衔接杆(123);

第八弹簧(124),所述衔接杆(123)与所述导向块(121)之间设有所述第八弹簧(124),所述第八弹簧(124)绕在所述连接杆(122)下侧;

楔形块(125),所述衔接杆(123)上部一侧对称设有所述楔形块(125);

滑块(126),所述滑杆(111)中部均设有所述滑块(126),所述楔形块(125)均与所述滑块(126)接触配合。
