专利号: 2021116065947
申请人: 山东国众机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

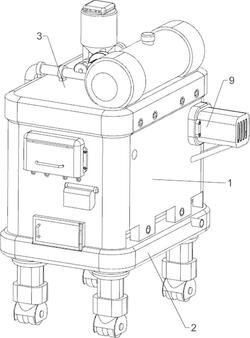

1.一种建筑机械保养用齿轮清洗装置,包括有防腐蚀底箱(1)、移动底架(2)、密封顶板(3)、密封箱(4)、启动按钮(51)、停止按钮(52)、固定底罩(6)、安装架(7)、超声波换能器(71)和支撑板(8),移动底架(2)顶部固接有防腐蚀底箱(1),防腐蚀底箱(1)前后两侧中部均开有凹形弯曲槽,防腐蚀底箱(1)上部固接有密封顶板(3),防腐蚀底箱(1)上部左右两侧都通过螺栓拆卸式设有密封箱(4),防腐蚀底箱(1)左侧面前下部固接有启动按钮(51)和停止按钮(52),停止按钮(52)位于启动按钮(51)前侧,防腐蚀底箱(1)内侧面下部固接有固定底罩(6),防腐蚀底箱(1)下部固接有安装架(7),安装架(7)中部前后两侧均安装有用于对清洗液产生超声波的超声波换能器(71),超声波换能器(71)位于固定底罩(6)内,防腐蚀底箱(1)左右两侧中部都固接有支撑板(8),其特征在于,还包括有驱动机构(9)和承载机构(10),防腐蚀底箱(1)上设有用于提供动力的驱动机构(9),防腐蚀底箱(1)与驱动机构(9)之间设有用于放置齿轮的承载机构(10)。

2.根据权利要求1所述的一种建筑机械保养用齿轮清洗装置,其特征在于,驱动机构(9)包括有安装框(91)、伺服电机(92)、驱动轴(93)、定位皮带组件(94)、固定短块(95)和光电传感器(96),防腐蚀底箱(1)前侧面右上部固接有安装框(91),安装框(91)内固接有伺服电机(92),防腐蚀底箱(1)前部上侧左右对称转动式设有驱动轴(93),右方驱动轴(93)前端与伺服电机(92)的输出轴固定连接,左右两侧驱动轴(93)中部之间连接有定位皮带组件(94),定位皮带组件(94)由两个皮带轮和皮带组成,皮带轮均安装于驱动轴(93)中部,皮带绕于两个皮带轮之间,定位皮带组件(94)上固接有固定短块(95),防腐蚀底箱(1)内后侧面中间固接有光电传感器(96)。

3.根据权利要求2所述的一种建筑机械保养用齿轮清洗装置,其特征在于,承载机构(10)包括有第一定位立板(101)、第二定位立板(102)、限位底架(103)、第一复位导柱(104)、第一复位弹簧(105)、承载底架(106)和旋转圆板(107),防腐蚀底箱(1)内前侧面上部与内后侧面下部都固接有限位底架(103),前方限位底架(103)上滑动式设有第一定位立板(101),第一定位立板(101)与固定短块(95)固定连接,后方限位底架(103)上滑动式设有第二定位立板(102),第一定位立板(101)与第二定位立板(102)下部固接有第一复位导柱(104),前后两侧第一复位导柱(104)之间滑动式设有承载底架(106),承载底架(106)前后两侧位于防腐蚀底箱(1)凹形弯曲槽内,承载底架(106)与防腐蚀底箱(1)凹形弯曲槽滑动连接,承载底架(106)中部转动式设有旋转圆板(107),第一复位导柱(104)上绕有第一复位弹簧(105),前方第一复位弹簧(105)一端与承载底架(106)连接,第一复位弹簧(105)另一端第一定位立板(101)连接,后方第一复位弹簧(105)一端与承载底架(106)连接,第一复位弹簧(105)另一端第二定位立板(102)连接。

4.根据权利要求3所述的一种建筑机械保养用齿轮清洗装置,其特征在于,还包括有用于对齿轮进行限位的夹紧机构(11),夹紧机构(11)包括有活动滑块(111)、旋转底架(112)、定位底板(113)、助动滚轮(114)、夹紧侧板(115)、限位导杆(116)、第二复位导柱(117)和第二复位弹簧(118),防腐蚀底箱(1)内底部中间滑动式设有活动滑块(111),活动滑块(111)中部转动式设有旋转底架(112),旋转底架(112)上部固接有定位底板(113),定位底板(113)中部前后两侧都转动式设有用于导向的助动滚轮(114),定位底板(113)中部间隔固接有四根限位导杆(116),旋转圆板(107)中部前后对称都固接有第二复位导柱(117),第二复位导柱(117)上滑动式设有用于夹紧齿轮的夹紧侧板(115),第二复位导柱(117)上绕有第二复位弹簧(118),第二复位弹簧(118)一端与夹紧侧板(115)连接,第二复位弹簧(118)另一端与旋转圆板(107)连接。

5.根据权利要求4所述的一种建筑机械保养用齿轮清洗装置,其特征在于,还包括有用于更换清洗液的换液机构(12),换液机构(12)包括有储液桶(121)、储料桶(122)、水泵(123)、进液管(124)、液位传感器(125)、开槽升降板(126)、连接横杆(127)、密闭活塞(128)、限位立柱(129)、出液导管(1210)、受力叶轮(1211)、密封管(1212)、固定横轴(1213)、螺旋板(1214)、进料管(1215)和第五复位弹簧(1216),密封顶板(3)顶部前侧固接有储液桶(121),密封顶板(3)顶部右后侧固接有储料桶(122),储液桶(121)后部中间连接有水泵(123),水泵(123)与防腐蚀底箱(1)之间连接有进液管(124),防腐蚀底箱(1)内右侧面中后部固接有液位传感器(125),防腐蚀底箱(1)前部右侧滑动式设有开槽升降板(126),防腐蚀底箱(1)内部与开槽升降板(126)下部之间左右对称绕接有第五复位弹簧(1216),防腐蚀底箱(1)后部左下侧穿接有出液导管(1210),出液导管(1210)内上部设有限位立柱(129),限位立柱(129)上滑动式设有连接横杆(127),连接横杆(127)与开槽升降板(126)固定连接,连接横杆(127)底部后侧固接有用于对出液导管(1210)的密闭活塞(128),密闭活塞(128)位于出液导管(1210)内,密闭活塞(128)与出液导管(1210)滑动连接,密封顶板(3)顶部右后侧固接有密封管(1212),密封管(1212)左右两侧之间转动式设有固定横轴(1213),固定横轴(1213)左部固接有用于作为驱动力的受力叶轮(1211),受力叶轮(1211)位于进液管(124)内,固定横轴(1213)右部固接有用于下料的螺旋板(1214),密封顶板(3)右部后侧穿接有进料管(1215),进料管(1215)与密封管(1212)连接。

6.根据权利要求5所述的一种建筑机械保养用齿轮清洗装置,其特征在于,还包括有用于对齿轮烘干的烘干机构(13),烘干机构(13)包括有压力传感器(131)、遮挡框(132)、受力绳(133)、换向轮(134)、固定限位块(135)、第三复位导柱(136)、第三复位弹簧(137)、加热模组(138)和湿度传感器(139),右方支撑板(8)中部设有压力传感器(131),防腐蚀底箱(1)右部上侧前后对称设有第三复位导柱(136),第三复位导柱(136)上滑动式设有固定限位块(135),前后两侧固定限位块(135)之间固接有遮挡框(132),遮挡框(132)上部固接有用于烘干的加热模组(138),第三复位导柱(136)上绕有第三复位弹簧(137),第三复位弹簧(137)一端与防腐蚀底箱(1)连接,第三复位弹簧(137)另一端与固定限位块(135)连接,遮挡框(132)内前侧面中部固接有湿度传感器(139),防腐蚀底箱(1)内右侧面前下部转动式设有换向轮(134),开槽升降板(126)右部连接有受力绳(133),受力绳(133)尾端绕过换向轮(134)与遮挡框(132)固定连接。

7.根据权利要求6所述的一种建筑机械保养用齿轮清洗装置,其特征在于,还包括有用于带动齿轮转动的旋转机构(14),旋转机构(14)包括有固定导架(141)、第四复位弹簧(142)、活动齿板(143)和受力齿轮(144),防腐蚀底箱(1)内左右两侧下后部之间固接有用于导向的固定导架(141),固定导架(141)上滑动式设有活动齿板(143),活动齿板(143)右侧面与固定导架(141)右部之间上下对称绕接有第四复位弹簧(142),旋转底架(112)中部固接有受力齿轮(144),受力齿轮(144)与活动齿板(143)配合。

8.根据权利要求7所述的一种建筑机械保养用齿轮清洗装置,其特征在于,还包括有电控箱(5),电控箱(5)安装于防腐蚀底箱(1)左部下侧,电控箱(5)内包括有开关电源、电源模块和控制模块,开关电源为该建筑机械保养用齿轮清洗装置供电,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接;控制模块上连接有DS1302时钟电路和24C02电路;启动按钮(51)、停止按钮(52)、压力传感器(131)、光电传感器(96)、湿度传感器(139)和液位传感器(125)都与控制模块电性连接,伺服电机(92)、水泵(123)、加热模组(138)和超声波换能器(71)都与控制模块通过外围电路连接。
