专利号: 2021116125558
申请人: 江西省康舒陶瓷股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

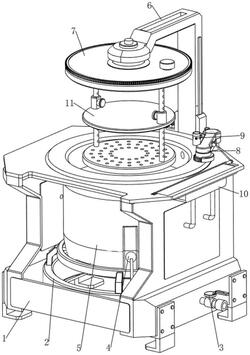

1.一种陶瓷烹调器高温煅烧制备装置,其特征是,包括有:外壳(1);

存储管(2),外壳(1)内部下侧设有用于存储燃气的存储管(2);

阀门(3),存储管(2)右侧转动式连接有用于对燃气进行限流的阀门(3);

煅烧炉(5),存储管(2)内部上侧与外壳(1)内部上侧之间连接有用于给陶瓷提供烧制场所的煅烧炉(5);

电子点火喷嘴(4),存储管(2)顶部右前侧与煅烧炉(5)下部右前侧之间连接有用于对煅烧炉(5)内部点火的电子点火喷嘴(4);

移动机构(6),外壳(1)后部设有移动机构(6);

装载机构(7),移动机构(6)部件上设有用于放置陶瓷的装载机构(7);

装载机构(7)包括有:

旋转盘(71),移动机构(6)部件上转动式连接有用于放置陶瓷的旋转盘(71),旋转盘(71)顶部右侧开有出气孔;

移动机构(6)包括有:

滑轨(61),外壳(1)顶部后侧左右对称连接有滑轨(61);

伸缩架(64),两个滑轨(61)之间滑动式连接有伸缩架(64),伸缩架(64)上部前侧与旋转盘(71)转动式连接;

第一电机(62),外壳(1)内底部后侧连接有第一电机(62);

丝杆(63),第一电机(62)输出轴顶部连接有用于带动伸缩架(64)移动的丝杆(63),丝杆(63)上侧与伸缩架(64)下部螺纹式连接;

装载机构(7)还包括有:

盖子(74),出气孔上安装有能够拆卸的盖子(74);

第一全齿轮(72),旋转盘(71)上部设有第一全齿轮(72);

卡块(73),旋转盘(71)中部左右对称设有卡块(73);

还包括有用于使陶瓷受热均匀的旋转机构(8),旋转机构(8)包括有:固定块(81),伸缩架(64)后上侧连接有固定块(81);

支架(82),煅烧炉(5)右后侧连接有支架(82);

旋转块(83),支架(82)上转动式连接有旋转块(83);

转杆(84),旋转块(83)底部设有用于带动旋转块(83)转动的转杆(84);

第一扭力弹簧(85),旋转块(83)下侧套有第一扭力弹簧(85),第一扭力弹簧(85)的两端分别与支架(82)和转杆(84)连接;

第二电机(86),旋转块(83)内部连接有第二电机(86);

转动架(87),外壳(1)上部右后侧转动式连接有转动架(87),转动架(87)底部与第二电机(86)连接,第二电机(86)的输出轴穿过转动架(87);

第二全齿轮(88),转动架(87)上部前侧转动式连接有用于带动第一全齿轮(72)转动的第二全齿轮(88);

平皮带(89),第二电机(86)输出轴上部与第二全齿轮(88)的转动轴上部之间通过皮带轮绕接有平皮带(89);

保护壳(810),转动架(87)顶部设有保护壳(810)。

2.按照权利要求1所述的一种陶瓷烹调器高温煅烧制备装置,其特征是,还包括有用于将煅烧炉(5)内部的热气排出的透气机构(9),透气机构(9)包括有:连接块(91),煅烧炉(5)顶部右后侧设有连接块(91);

滑动架(92),连接块(91)内部上侧滑动式连接有用于堵住连接块(91)的滑动架(92);

第一伸缩弹簧(93),滑动架(92)下侧与连接块(91)上侧之间连接有第一伸缩弹簧(93)。

3.按照权利要求2所述的一种陶瓷烹调器高温煅烧制备装置,其特征是,还包括有用于助燃的吹风机构(10),吹风机构(10)包括有:转板(101),外壳(1)顶部右侧转动式连接有转板(101);

第二扭力弹簧(102),转板(101)左前侧与外壳(1)右前侧之间连接有第二扭力弹簧(102);

拉线(103),保护壳(810)右侧中部与转板(101)后上侧之间连接有拉线(103);

气泵(104),外壳(1)右上侧设有气泵(104);

出气口(105),煅烧炉(5)右侧中部设有出气口(105),出气口(105)右侧与气泵(104)下侧连接。

4.按照权利要求3所述的一种陶瓷烹调器高温煅烧制备装置,其特征是,还包括有能够同时烧制至少两个陶瓷存放机构(11),存放机构(11)包括有:支撑板(111),旋转盘(71)中部滑动式连接有用于放置陶瓷的支撑板(111);

卡位杆(112),支撑板(111)上部左右对称滑动式连接有用于对支撑板(111)进行限位的卡位杆(112);

第二伸缩弹簧(113),两个卡位杆(112)外侧均与支撑板(111)之间连接有第二伸缩弹簧(113)。

5.按照权利要求4所述的一种陶瓷烹调器高温煅烧制备装置,其特征是,旋转盘(71)中部左右两侧均开有至少两个卡位孔。
