专利号: 2021116420370
申请人: 席振涛
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

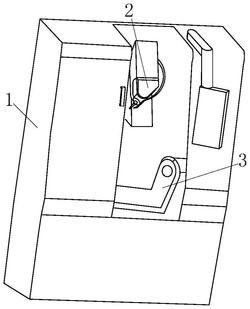

1.一种CNC数控加工中心机床,其特征在于:包括机床本体(1)、刀具座(2)、夹具座(3),所述夹具座(3)与机床本体(1)转动连接,所述夹具座(3)下方设有过滤装置(4),所述过滤装置(4)与机床本体(1)固定连接;

所述过滤装置(4)包括挡板(41),所述挡板(41)在夹具座(3)下方与机床本体(1)固定连接,挡板(41)为漏斗状,挡板(41)下方设有过滤桶(42),所述过滤桶(42)一端穿过机床本体(1)与齿轮(43)固定连接,且与机床本体(1)转动连接,所述过滤桶(42)远离齿轮(43)的一侧与机床本体(1)转动连接,所述齿轮(43)与电机(44)的输出轴通过皮带转动连接,所述过滤桶(42)的数目为二;

所述过滤桶(42)包括内桶(421)与外桶(422),所述内桶(421)为过滤桶,内桶(421)上开设有过滤门(423),所述过滤门(423)与内桶(421)铰接,所述外桶(422)外设有叶片(424),所述外桶(422)上在叶片(424)之间设有进液口(45),所述叶片(424)穿过外桶(422)与内桶(421)外壁固定连接,所述过滤门(423)位于叶片(424)之间,所述过滤门(423)与叶片(424)之间通过弹簧(425)固定连接,所述过滤门(423)与叶片(424)的数量为一个以上;

所述过滤桶(42)下方设有收集池(46)。

2.根据权利要求1所述的一种CNC数控加工中心机床,其特征在于:所述挡板(41)下端之间的距离小于过滤桶(42)圆心之间的距离。

3.根据权利要求1所述的一种CNC数控加工中心机床,其特征在于:所述过滤桶(42)与收集池(46)之间设有过滤网(47),所述滤网(47)与收集池(46)内壁固定连接,过滤网(47)的上表面与过滤桶(42)轴心之间的距离小于叶片(424)末端到过滤桶(42)轴心之间的距离,所述过滤网(47)与收集池(43)底部之间设有气囊(48),所述气囊(48)两端分别与过滤网(47)、收集池(46)固定连接。

4.根据权利要求1所述的一种CNC数控加工中心机床,其特征在于:所述叶片(424)包括内叶片(426)与外叶片(427),所述外叶片(427)由耐碱性橡胶制成。

5.根据权利要求1所述的一种CNC数控加工中心机床,其特征在于:所述外叶片(426)内设有凹槽(428),所述凹槽(428)内填充有纯棉布。

6.根据权利要求1所述的一种CNC数控加工中心机床,其特征在于:所述内桶(421)远离齿轮(43)一侧设有门体(429)。
