专利号: 2021116555664
申请人: 中山市顺创智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

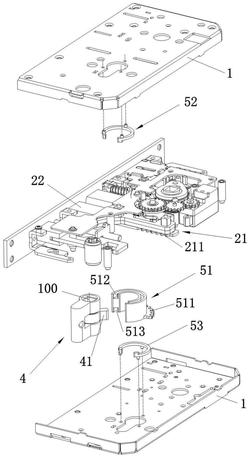

1.一种钥匙旋扭锁体,包括锁壳及安装在锁壳中的方舌组件和锁芯,其特征在于,锁壳内设置有能绕一旋转中心轴而相对锁壳转动的导块,导块的外周壁设置由若干齿组成的弧形齿;方舌组件包括方舌架和安装在方舌架上的方舌,方舌架上设置有直齿条,直齿条与弧形齿啮合连接;锁芯的拔桃连接于导块,拔桃的正转或反转能带动导块绕着旋转中心轴正转或反转,导块正转或反转使方舌缩进锁体内或伸出锁体外。

2.根据权利要求1所述一种钥匙旋扭锁体,其特征在于,弧形齿的各个齿落在以旋转中心轴为中心轴的同一圆周上。

3.根据权利要求1所述一种钥匙旋扭锁体,其特征在于,所述锁壳上设置有圆弧形状的上导轨和下导轨,上导轨和下导轨的圆弧中心轴与所述旋转中心轴同轴设置,所述导块的上下端面对应设置且为圆弧形状的上导槽和下导槽,上导槽和下导槽的圆弧中心轴与所述旋转中心轴同轴设置,上导轨和下导轨分别对应与上导槽和下导槽配合连接。

4.根据权利要求3所述一种钥匙旋扭锁体,其特征在于,所述导块呈圆弧状片体,导块的圆弧中心轴与所述旋转中心轴同轴。

5.根据权利要求4所述一种钥匙旋扭锁体,其特征在于,锁芯的拔桃伸进导块的两个相对端部之间,拔桃的正转作用所述其中一个端部以带动导块绕着旋转中心轴正转,拔桃的反转作用所述其中另一个端部以带动导块绕着旋转中心轴反转。

6.根据权利要求5所述一种钥匙旋扭锁体,其特征在于,锁芯的拔桃的转动中心轴与所述旋转中心轴同轴。

7.根据权利要求1至权利要求6任一权利要求所述一种钥匙旋扭锁体,其特征在于,锁壳中安装有斜舌组件,斜舌组件包括斜舌架与安装在斜舌架上的斜舌、弹性件和抵顶件,斜舌架固定安装在锁壳内,斜舌与抵顶件抵接并能绕着一中心轴相对抵顶件转动,抵顶件可滑动地设置在斜舌架上并在弹性件的作用下保持将斜舌抵顶向锁壳外运动的趋势,斜舌在外力的作用下绕着转动中心轴相对抵顶件转动并克服所述弹性件的作用而缩回锁壳内。

8.根据权利要求7所述一种钥匙旋扭锁体,其特征在于,锁壳内还具有锁定装置,锁定装置包括驱动装置和受驱动装置作用而运动的限定件,所述斜舌上设置有限定部,当斜舌伸出锁壳时,在驱动装置的作用下,限定件与限定部结合,斜舌被阻止绕着中心轴相对抵顶件转动而处于上锁状态。

9.根据权利要求8所述一种倒舌锁体,其特征在于,所述限定件在一复位弹簧的作用下保持限定件与限定部结合的状态;锁壳中还设置有机械齿轮,机械齿轮设置有触发头,方舌组件上设置有包括有触发部,限定件上设置有与机械齿轮啮合连接的直齿,当锁芯的拔桃作用方舌组件使方舌缩进锁体内的过程中,触发部作用于触发头使机械齿轮转动,机械齿轮和限定件上的直齿啮合传动,限定件克服所述复位弹簧的作用下而使限定件脱离通槽和限定槽中而允许斜舌能绕着中心轴相对抵顶件转动。
