1.一种短纤维增强三元乙丙橡胶绝热功能材料，其特征在于，其中：组成按其质量份数计为：三元乙丙橡胶：90‑120份，气相二氧化硅：30‑50份，高岭土：

10‑20份，阻燃剂：10‑20份，氧化锌：5‑8份，硬脂酸：1‑3份，微晶蜡：20‑30份，二硫化四甲基秋兰姆：0.5‑1.5份，二硫化苯并噻唑：1‑2份，硫磺：1‑2份，9mm短切玄武岩纤维和/或9mm短切芳纶纤维：共3‑6份；酚醛树脂：10‑20份，si69：3‑8份。

2.根据权利要求1所述的一种短纤维增强三元乙丙橡胶绝热功能材料，其特征在于：所述组成按其质量份数计为：三元乙丙橡胶：100份，气相二氧化硅：40份，高岭土：15份，阻燃剂：15份，氧化锌：6份，硬脂酸：2份，微晶蜡：25份，二硫化四甲基秋兰姆：1份，二硫化苯并噻唑：1.5份，硫磺：1.5份，9mm短切玄武岩纤维和/或9mm短切芳纶纤维：共5份；酚醛树脂：15份，si69：5份。

3.根据权利要求2所述的一种短纤维增强三元乙丙橡胶绝热功能材料，其特征在于：所述阻燃剂为Al(OH)3，Mg(OH)2，PBT加纤料的一种或多种的组合；

所述短切玄武岩纤维和短切芳纶纤维的混合比例为1:1；

所述三元乙丙橡胶绝热功能材料的制备方法，具体的步骤为：(1)将所述的原料配比称重，依次加入到密炼机上进行混炼；

(2)待混炼均匀后开炼出片，停放24小时备用，利于胶料性能的均匀和稳定，同时使橡胶大分子内部应力得到松弛。

4.根据权利要求3所述的一种短纤维增强三元乙丙橡胶绝热功能材料，其特征在于：(1)步骤中的密炼机混炼工艺为：

1)一段混炼:提起上顶栓，将已切成小块的生胶从加料口投入密炼机，合上顶栓调节转子转速为70r/min，混炼30s；

提起上顶栓，加入气相二氧化硅、高岭土、阻燃剂、偶联剂si 69、纤维，合上顶栓，混炼

120s；

提起上顶栓，加入氧化锌、硬脂酸SA、防老剂、微晶蜡、TMTD、DM、酚醛树脂小料，合上顶栓，调节转子转速为40r/min，混炼60s；

然后混炼210s，排胶；

2)二段混炼：

将1)步骤所得到的母炼胶，加硫黄，转子转速40r/min条件下混炼120s，排胶；

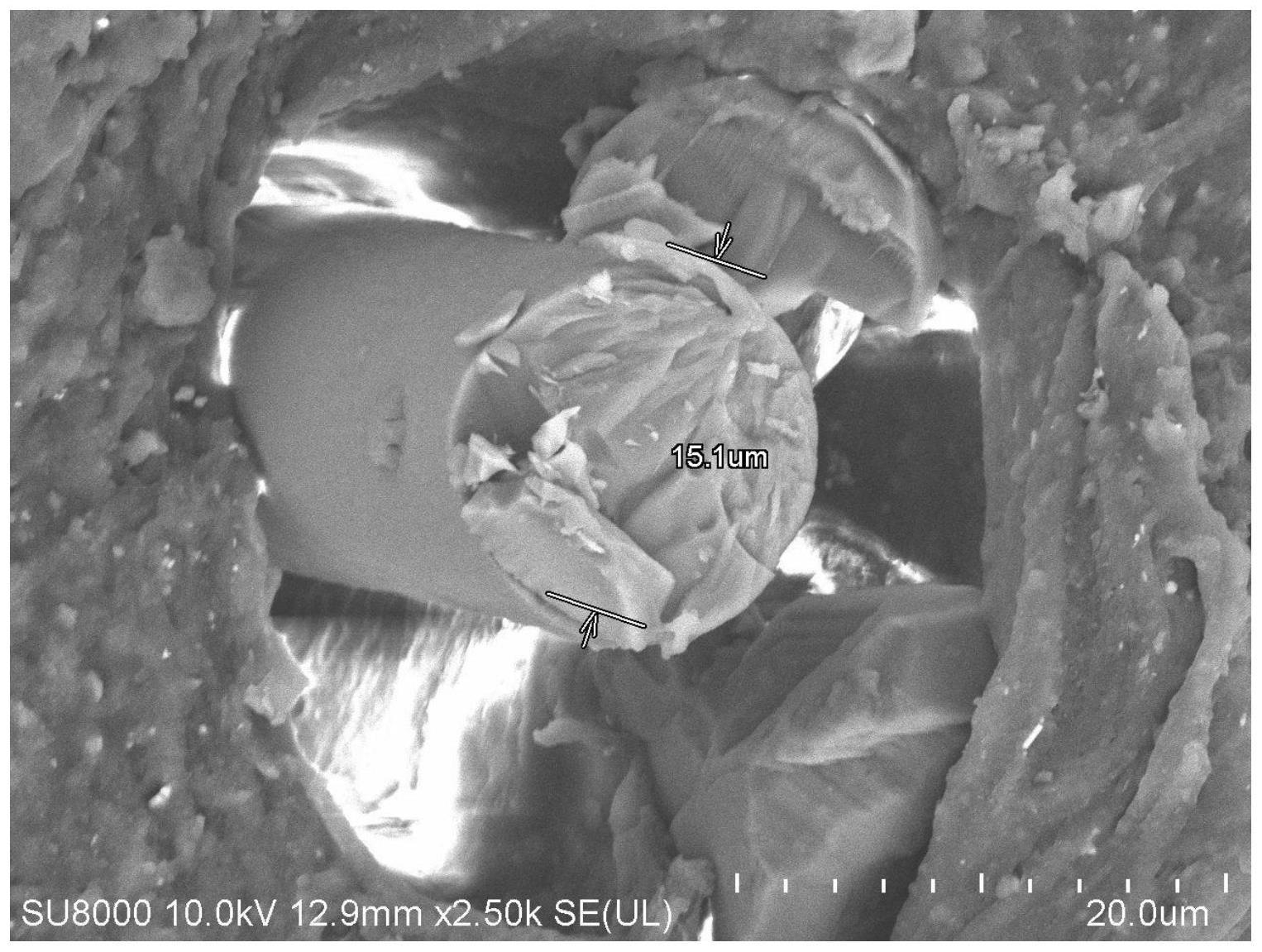

将所得胶料进行沿短纤维方向的压延取向，硫化最后进行烧蚀实验。

5.根据权利要求3所述的一种短纤维增强三元乙丙橡胶绝热功能材料，其特征在于：所述Al(OH)3或Mg(OH)2为纳米级或普通级的一种或多种的组合；

短切芳纶纤维和/或短切玄武岩纤维为预处理短纤维，预处理方法为化学方法、低温等离子体处理方法当中一种或多种的组合。

6.根据权利要求5所述的一种短纤维增强三元乙丙橡胶绝热功能材料，其特征在于：所述短切芳纶纤维和/或短切玄武岩纤维经过所述预处理方法后，用去离子水进行清洗。
