专利号: 2021116567712
申请人: 大福泵业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

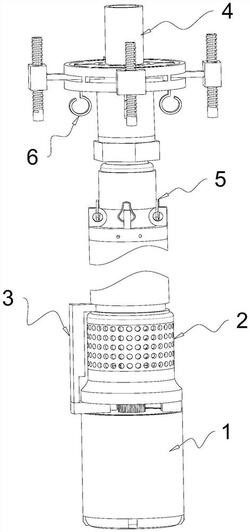

1.一种深井泵过滤处堵塞治理装置,其特征在于:包括深井泵本体(1)、过滤网(2)和清理部(3);

所述过滤网(2)和清理部(3)均设置在深井泵本体(1)进水端;

所述清理部(3)包括底座(31)、外围清理刷(32)、连接元件(321)、齿轮(34)、拉伸弹簧(35)和移动环槽(36);

所述清理部(3)按照齿轮(34)、连接元件(321)、底座(31)和外围清理刷(32)的顺序由内至外顺序排列,其中底座(31)一部分位于深井泵本体(1)内,另一部分位于深井泵本体(1)外;

所述移动环槽(36)开设在深井泵本体(1)进水端,底座(31)滑动安装在移动环槽(36)内,外围清理刷(32)固定安装在底座(31)位于深井泵本体(1)外的位置上,拉伸弹簧(35)一端与移动环槽(36)侧壁固定连接,另一端与底座(31)固定连接,齿轮(34)固定安装在深井泵本体(1)内的主轴上,连接元件(321)设置在外围清理刷(32)内部,将齿轮(34)与外围清理刷(32)拆卸的连接,利用主轴转动进行清理;

所述连接元件(321)包括绳索(322)、配重块(323)、摆动杆(324)、滑动槽(325)、卡接块(326)、开口槽(327)、驱动销(328)和复位弹簧(329);

所述滑动槽(325)为两个方形槽相互连通组成的L字形滑槽,滑动槽(325)其中一个方形槽开设在外围清理刷(32)内,另一个方形槽开设在和底座(31)内,配重块(323)滑动安装在滑动槽(325)内,位于靠近外围清理刷(32)的一侧,绳索(322)一端与配重块(323)固定连接,绳索(322)另一端延伸至外围清理刷(32)外部,摆动杆(324)转动安装在滑动槽(325)内靠近底座(31)的一侧,卡接块(326)滑动安装在滑动槽(325)内靠近底座(31)的一侧并延伸至底座(31)外部,复位弹簧(329)一端固定连接在卡接块(326)上,另一端固定连接在滑动槽(325)侧壁上,开口槽(327)开设在卡接块(326)内,驱动销(328)固定安装在开口槽(327)内,摆动杆(324)一端延伸至开口槽(327)内并与驱动销(328)滑动配合,摆动杆(324)转动中心远离卡接块(326),摆动杆(324)另一端与配重块(323)分离式抵接配合,摆动杆(324)开设有与驱动销(328)滑动配合的凹槽;

所述连接元件(321)还包括压缩弹簧(7);所述压缩弹簧(7)一端与配重块(323)固定连接,另一端与滑动槽(325)侧壁固定连接,压缩弹簧(7)一直处于压缩状态;

所述清理部(3)还包括内侧清理刷(33)和一对硅胶布;

所述内侧清理刷(33)固定安装在底座(31)靠近过滤网(2)内侧的位置,内侧清理刷(33)与外围清理刷(32)位置错位设置,一对硅胶布分别固定安装在底座(31)的两侧,硅胶布与移动环槽(36)上下壁滑动配合内;

所述内侧清理刷(33)包括清理刷本体(331)、滑动柱(332)、推出槽(333)和推动弹簧(334);

所述推出槽(333)开设在清理刷本体(331)内,滑动柱(332)滑动安装在推出槽(333)内,滑动柱(332)与过滤网(2)上的孔接触的一端为圆弧,推动弹簧(334)一端与滑动柱(332)固定连接,另一端与推动弹簧(334)固定连接;

所述滑动柱(332)、推出槽(333)和推动弹簧(334)的数量与过滤网(2)纵向孔的数量匹配。

2.根据权利要求1所述的一种深井泵过滤处堵塞治理装置,其特征在于:所述深井泵本体(1)出水端设有支撑部(4);所述支撑部(4)包括圆盘(41)、至少两个支撑腿(42)、至少两个螺纹脚(43)、和一对衔接管(46);

一对所述衔接管(46)分别设置在圆盘(41)的上下两侧,其中一个衔接管(46)与深井泵本体(1)出水口连通,两个支撑腿(42)环形设置在圆盘(41)圆周侧面,两个螺纹脚(43)分别螺纹安装在两个支撑腿(42)内。

3.根据权利要求2所述的一种深井泵过滤处堵塞治理装置,其特征在于:所述支撑部(4)还包括至少两个弧形槽(44)和至少两个连接销(45);

两个所述弧形槽(44)环形开设在圆盘(41)远离深井泵本体(1)的一面,两个连接销(45)分别滑动安装在两个弧形槽(44)内并分别与两个支撑腿(42)固定连接。

4.根据权利要求2所述的一种深井泵过滤处堵塞治理装置,其特征在于:所述圆盘(41)下侧设有至少一个倒钩(6);所述倒钩(6)下侧挂有铁链(5),铁链(5)与深井泵本体(1)固定连接。

5.根据权利要求1所述的一种深井泵过滤处堵塞治理装置,其特征在于:螺纹脚(43)与地面接触的一面为爪状。
