专利号: 202120000622X
申请人: 徐州名鼎木业有限公司
专利类型:实用新型
专利状态:无效专利
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

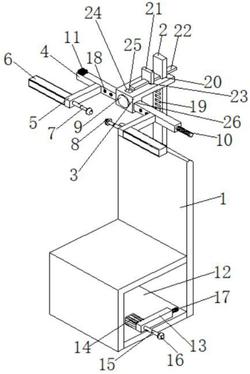

1.一种神经内科偏头痛治疗装置,其特征在于,包括:座椅(1),在所述座椅(1)的顶端进行偏头痛治疗;

第一活动板(2),所述第一活动板(2)活动设置于座椅(1)的椅背上,所述第一活动板(2)外壁活动设置有第一活动块(3),所述第一活动块(3)内壁活动设置有第二活动块(4),所述第二活动块(4)一端活动设置有对称分布的第三活动块(5),所述第三活动块(5)上固定安装有电动缸(6),所述电动缸(6)的伸缩杆贯穿第三活动块(5)螺纹连接有第一活动杆(7),所述第一活动杆(7)上固定安装有第一按摩头(8);

第四活动块(13),所述座椅(1)两端内壁固定安装有承载板(12),所述第四活动块(13)活动设置于承载板(12)的顶端,所述第四活动块(13)一侧固定安装有微型电机(14),所述微型电机(14)的输出轴贯穿第四活动块(13)延伸至第四活动块(13)的另一侧,所述微型电机(14)的输出轴上螺纹连接有第二活动杆(15),所述第二活动杆(15)上固定安装有第二按摩头(16);

第二活动板(22),所述第一活动块(3)顶端固定安装有固定块(21),所述固定块(21)两端贯穿开设有第三限位槽(23),所述第一活动板(2)两端贯穿开设有均匀分布的第一限位槽(19),所述第一限位槽(19)和第三限位槽(23)为同种结构,所述第一限位槽(19)内壁与第二活动板(22)外壁相贴合。

2.根据权利要求1所述的一种神经内科偏头痛治疗装置,其特征在于:所述第一活动块(3)呈“L”形结构,所述第一活动块(3)一端固定安装有软垫(9),所述第二活动块(4)上固定安装有把手(10),所述第二活动块(4)顶端固定安装有按摩柱(11)。

3.根据权利要求1所述的一种神经内科偏头痛治疗装置,其特征在于:所述第四活动块(13)上固定安装有第一螺纹柱(17),所述第二活动块(4)两端贯穿开设有第一螺槽(18),所述第一螺纹柱(17)和第一螺槽(18)相适配。

4.根据权利要求1所述的一种神经内科偏头痛治疗装置,其特征在于:所述第一活动块(3)顶端和底端贯穿开设有第二限位槽(20),所述第二限位槽(20)内壁与第一活动板(2)外壁相贴合,所述第一活动块(3)顶端固定开设有第四限位槽(24),所述第一活动块(3)两侧贯穿开设有第五限位槽(26),所述第五限位槽(26)和第四限位槽(24)相互贯通,所述第四限位槽(24)内壁活动设置有第五活动块(25),所述第二活动块(4)顶端和底端贯穿开设有第六限位槽(27),所述第四限位槽(24)和第六限位槽(27)为同种结构,所述第四限位槽(24)和第六限位槽(27)所成结构与第五活动块(25)相适配。

5.根据权利要求1所述的一种神经内科偏头痛治疗装置,其特征在于:所述电动缸(6)的伸缩杆一端固定开设有第二螺槽(28),所述第一活动杆(7)一侧固定安装有第二螺纹柱(29),所述第二螺纹柱(29)和第二螺槽(28)相适配,所述第三活动块(5)上固定安装有第三螺纹柱(30)。

6.根据权利要求1所述的一种神经内科偏头痛治疗装置,其特征在于:所述微型电机(14)的输出轴一端固定开设有第三螺槽(31),所述第二活动杆(15)一侧固定安装有第四螺纹柱(32),所述第四螺纹柱(32)和第三螺槽(31)相适配,所述座椅(1)的椅背上固定安装有限位块(33),所述限位块(33)与第一活动板(2)相适配。
