专利号: 2021200769654
申请人: 徐州工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

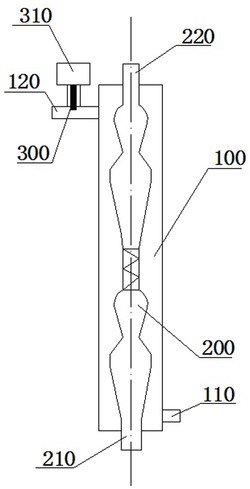

1.一种化学实验室用冷凝管,其特征在于:包括蒸汽内管(200),以及套在蒸汽内管(200)外侧的冷凝外管(100);所述蒸汽内管(200)和冷凝外管(100)之间设有可流动冷介质的封闭空间;

所述蒸汽内管(200)的两端分别设有蒸汽进口(210)和蒸汽出口(220);

所述冷凝外管(100)的两端分别设有冷介质进口(110)和冷介质出口(120);

所述蒸汽内管(200)由若干个冷凝单元(260)组成;相邻所述冷凝单元(260)之间通过引流管(230)连通;

所述冷凝单元(260),包括一级减压管(240)和二级减压管(250);所述一级减压管(240)呈喇叭状;所述二级减压管(250)呈水滴状;

所述二级减压管(250)与一级减压管(240)敞口端连通。

2.根据权利要求1所述的一种化学实验室用冷凝管,其特征在于:所述蒸汽进口(210)和蒸汽出口(220)均为标准磨砂接口。

3.根据权利要求1或2所述的一种化学实验室用冷凝管,其特征在于:所述一级减压管(240)的最大直径B为所述蒸汽进口(210)直径A的2倍;

所述一级减压管(240)和二级减压管(250)连接处的直径C与所述蒸汽进口(210)直径A相等;

所述二级减压管(250)的直径D为所述蒸汽进口(210)直径A的1.5倍;

所述引流管(230)的直径E为所述蒸汽进口(210)直径A的0.7倍。

4.根据权利要求1所述的一种化学实验室用冷凝管,其特征在于:所述引流管(230)内设有螺旋线(231)。

5.根据权利要求3所述的一种化学实验室用冷凝管,其特征在于:所述冷介质出口(120)上设有安装水流开关(300)的监测接口(121);所述水流开关(300)用于检测冷介质出口(120)内水流是否中断,并将检测的电信号传输至警报器(310);

当水流开关(300)检测不到水流时,警报器(310)处于报警状态;

当水流开关(300)检测到水流时,警报器(310)处于关闭状态。
