专利号: 2021200951820
申请人: 铜仁职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

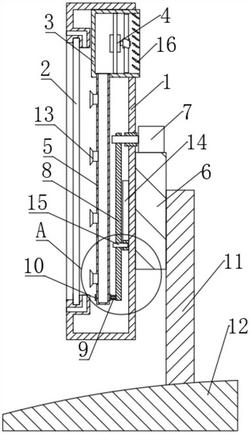

1.一种计算机显示屏用散热结构,包括安装壳(1),其特征在于,所述安装壳(1)的一侧呈开口状态并安装有显示屏本体(2) ,且所述安装壳(1)开口处的上下两端设有进气孔,所述进气孔延伸至显示屏本体(2)的后侧,所述安装壳(1)远离显示屏本体(2)一侧的上端安装有安装筒(3),所述安装筒(3)位于安装壳(1)外部的一端呈开口状态,所述安装筒(3)的内部安装有风机(4),所述安装筒(3)位于安装壳(1)内部的一端的下侧表面开设有通孔并通过通孔插设有可弯曲的导气管(5),所述导气管(5)的另一端延伸至安装壳(1)内部的下端,且所述导气管(5)靠近显示屏本体(2)一侧的管体开设有若干相间隔的吸风孔,所述安装壳(1)远离显示屏本体(2)一侧的外侧表面固定有安装板(6),所述安装板(6)的上端安装有微型电机(7),所述微型电机(7)的输出端延伸至安装壳(1)的内部并连接有转动板(8),所述转动板(8)的另一端位于安装壳(1)内部的下端,且所述转动板(8)靠近导气管(5)一侧的下端安装有转动套(9),所述导气管(5)管体的下端对应转动套(9)套设有固定环(10),所述固定环(10)靠近转动套(9)的一侧固定有销杆,所述固定环(10)通过销杆与转动套(9)配合,所述销杆的末端位于第一转动套(9)的内部,所述安装板(6)远离安装壳(1)的一侧连接有支撑机构。2.根据权利要求1所述的一种计算机显示屏用散热结构,其特征在于,所述支撑机构包括支撑板(11)和底座(12),所述安装板(6)远离安装壳(1)一侧的中部固定连接有支撑板(11),所述支撑板(11)的下端固定连接有底座(12)。3.根据权利要求1所述的一种计算机显示屏用散热结构,其特征在于,所述导气管(5)通过吸风孔安装有若干相间隔的导向嘴(13),所述导向嘴(13)的另一端朝向显示屏本体(2)。4.根据权利要求1所述的一种计算机显示屏用散热结构,其特征在于,所述安装壳(1)内部远离显示屏本体(2)的一侧表面固定有呈弧形的导轨(14),所述转动板(8)的板体对应导轨(14)安装有滑动杆(15),所述滑动杆(15)的另一端位于导轨(14)的内部。5.根据权利要求1所述的一种计算机显示屏用散热结构,其特征在于,所述安装筒(3)内环面且靠近开口处的一端固定有若干相间隔的挡尘板(16)。
