专利号: 2021201271839
申请人: 王沙
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-07-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

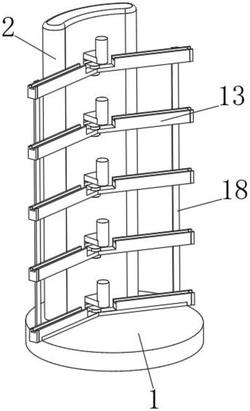

1.一种非线性阻尼幅减隔震防屈曲支架,包括底座(1)和固定安装在底座(1)上方的立板(2),其特征在于:所述立板(2)上设有多个安装腔(3),多个所述安装腔(3)内设有支撑弯管屈曲处的弹性支撑件(4);

所述弹性支撑件(4)的下方固定安装有固定块(5),所述固定块(5)上设有对弯管的端部管体进行支撑的辅助支撑件(6);

所述辅助支撑件(6)的端部设有调节支撑长度的伸缩件(7)。

2.根据权利要求1所述的一种非线性阻尼幅减隔震防屈曲支架,其特征在于:所述弹性支撑件(4)包括设置在安装腔(3)底部的支撑弹簧(8),所述支撑弹簧(8)的顶部固定连接有弹性板(9),所述弹性板(9)滑动安装在安装腔(3)内壁上,所述弹性板(9)的外侧穿过安装腔(3)外壁、且固定安装有限位柱(10),所述弹性板(9)与安装腔(3)外壁的贯穿处设有限位槽(11)。

3.根据权利要求1所述的一种非线性阻尼幅减隔震防屈曲支架,其特征在于:所述辅助支撑件(6)包括固定安装在固定块(5)中间的阻尼轴(12),所述阻尼轴(12)上旋转安装有两个支撑杆(13)。

4.根据权利要求1所述的一种非线性阻尼幅减隔震防屈曲支架,其特征在于:所述伸缩件(7)包括设置在设置在支撑杆(13)端部的支撑块(14),所述支撑块(14)的一侧固定连接有拉杆(15),所述拉杆(15)的尾部设有限位滑块(16),所述支撑杆(13)的中间设有限位滑槽(17),所述拉杆(15)及其尾部限位滑块(16)滑动安装在限位滑槽(17)内。

5.根据权利要求3所述的一种非线性阻尼幅减隔震防屈曲支架,其特征在于:同一侧所述支撑杆(13)的侧面固定安装有固定板(18)。
