专利号: 202120136681X
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

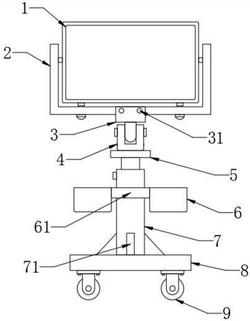

1.一种英语教学词汇展示装置,包括展示板、支撑架、卡夹板、活动铰接座、支承板以及储物盒,其特征在于:所述支撑架上侧安装有展示板,所述支撑架下侧安装有卡夹板,所述展示板下端面左右两侧安装有定位卡套,所述定位卡套与支撑架连接处安装有定位螺栓,所述卡夹板下侧安装有活动铰接头,所述活动铰接头下侧设置有支承板,所述支承板上侧安装有活动铰接座,所述活动铰接头与活动铰接座连接处内部贯穿安装有活动销轴,所述支承板下侧安装有调节支柱,所述调节支柱环形侧面下侧套设有固定套筒,所述固定套筒下侧安装有固定底座,所述固定底座下侧安装有自锁万向移动轮,所述调节支柱环形侧面左侧内部开设有螺纹沉孔,所述固定套筒环形侧面左侧安装有锁紧螺栓,所述固定套筒环形侧面左右两侧安装有储物盒。

2.根据权利要求1所述的一种英语教学词汇展示装置,其特征在于:所述卡夹板内部尺寸与展示板的厚度相同,所述卡夹板与展示板连接处内部贯穿安装有铆钉。

3.根据权利要求1所述的一种英语教学词汇展示装置,其特征在于:所述储物盒与固定套筒连接处安装有固定卡环,所述固定卡环内径与固定套筒直径相同,所述储物盒设置有两组,且两组所述储物盒规格相同,两组所述储物盒对称安装于固定卡环环形侧面左右两侧。

4.根据权利要求1所述的一种英语教学词汇展示装置,其特征在于:所述固定套筒与固定底座连接处固定有加强筋板,所述加强筋板设置为三角形结构,所述加强筋板通过焊接方式与固定套筒以及固定底座进行固定连接,所述加强筋板设置有四组,四组所述加强筋板对称安装于固定套筒环形侧面下侧与固定底座连接处。

5.根据权利要求1所述的一种英语教学词汇展示装置,其特征在于:所述螺纹沉孔开设有多组,且多组所述螺纹沉孔规格相同,多组所述螺纹沉孔等距开设于调节支柱环形侧面左侧,所述螺纹沉孔规格与锁紧螺栓规格相匹配。

6.根据权利要求1所述的一种英语教学词汇展示装置,其特征在于:所述支撑架内部开设有定位通孔,所述定位通孔内径与定位螺栓直径相同,所述定位通孔所开设位置与定位卡套位置相对应。
