专利号: 202120153972X
申请人: 江苏格瑞节能建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

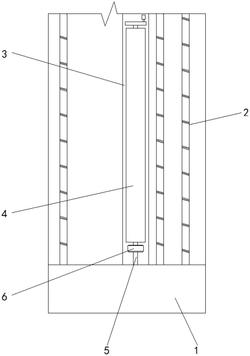

1.一种单手柄磁控内置百叶中空玻璃,包括安装框架(1),其特征在于:所述安装框架(1)的内部左右两侧均固定安装有中空玻璃板(2),所述安装框架(1)的前侧固定安装有固定筒(3),所述固定筒(3)的前侧固定安装有调节筒(4),所述调节筒(4)的内部转动连接有延伸至调节筒(4)上下两侧的调节轴(5),所述调节轴(5)的外部固定安装有固定筒(3)前侧的驱动齿轮(6),所述固定筒(3)的内部转动连接有螺杆(7),所述螺杆(7)的外部固定安装有与驱动齿轮(6)相啮合的从动齿轮(8),所述螺杆(7)的外部螺纹连接有位于固定筒(3)内部并与固定筒(3)滑动连接的螺筒(9),所述安装框架(1)的内部前后两侧均固定安装有固定轴(10),前后两个所述固定轴(10)均与位于安装框架(1)内部并与安装框架(1)转动连接的百叶窗(11)滑动连接。2.根据权利要求1所述的一种单手柄磁控内置百叶中空玻璃,其特征在于:所述百叶窗(11)的前侧设置有第一磁铁(12),所述螺筒(9)的后侧设置有位于固定筒(3)内部的第二磁体(13)。3.根据权利要求1所述的一种单手柄磁控内置百叶中空玻璃,其特征在于:所述固定筒(3)的内部两侧均设置有位于螺筒(9)外部并与螺筒(9)滑动连接的滑条(14)。4.根据权利要求1所述的一种单手柄磁控内置百叶中空玻璃,其特征在于:所述固定筒(3)的前侧开设有与从动齿轮(8)和驱动齿轮(6)相对应的啮合孔。5.根据权利要求1所述的一种单手柄磁控内置百叶中空玻璃,其特征在于:所述调节轴(5)的顶部设置有位于调节筒(4)顶部的转轮,所述调节筒(4)的内部设置有位于调节轴(5)外部的轴承。6.根据权利要求1所述的一种单手柄磁控内置百叶中空玻璃,其特征在于:所述百叶窗(11)包括有与固定轴(10)滑动连接的滑套,与滑套转动连接并与安装框架(1)转动连接的转动柄,与转动柄连接的百叶板。
