专利号: 2021201711260
申请人: 苏州悦达阀门有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

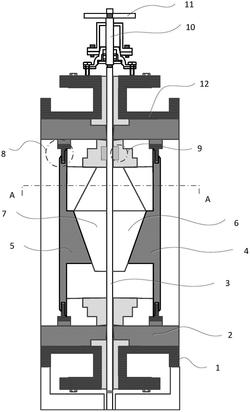

1.一种高温金属弹性硬密封蝶阀,包括阀体和阀座,所述阀座设置在所述阀体上,其特征在于,还包括:

流体通道,所述流体通道设置在所述阀体内;

内腔,所述内腔垂直于所述流体通道,且贯穿所述阀体;

阀杆,所述阀杆活动设置在所述内腔内,所述阀杆的一端套设在套筒内,所述套筒的远离所述阀杆的一端连接手轮;

阀盖,所述阀盖设置在所述阀体上,且所述阀杆贯穿所述阀盖,所述阀杆与所述阀盖滑动连接;

对称设置在所述阀杆两侧的第一蝶板和第二蝶板,所述第一蝶板和所述第二蝶板均与所述流体通道相垂直,所述阀杆通过第一楔块与所述第一蝶板连接,所述阀杆通过第二楔块与所述第一蝶板连接,且所述第一楔块与第一蝶板以燕尾副形式滑动连接,所述第二楔块与第二蝶板以燕尾副形式形式滑动连接;

伸缩装置,所述第一蝶板和第二蝶板的两端面均通过所述伸缩装置与所述阀体连接,所述伸缩装置具有伸缩区域。

2.根据权利要求1所述的一种高温金属弹性硬密封蝶阀,其特征在于,所述伸缩装置包括:

伸缩槽,所述伸缩槽开设在所述第一蝶板和第二蝶板的两端;

伸缩件,所述伸缩件设置在所述阀座的靠近所述伸缩槽的一侧,且所述伸缩件设置在所述伸缩槽内;

所述伸缩槽与伸缩件之间留有横向伸缩区域和纵向伸缩区域。

3.根据权利要求2所述的一种高温金属弹性硬密封蝶阀,其特征在于,所述伸缩槽内设置有U型弹性件,所述U型弹性件的一端嵌设在所述第一蝶板和第二蝶板内,所述U型弹性件的弧形面与所述伸缩件的端面抵靠。

4.根据权利要求2所述的一种高温金属弹性硬密封蝶阀,其特征在于,所述阀座上设置有耐磨面,所述耐磨面远离所述阀座的一侧连接所述伸缩件。

5.根据权利要求1所述的一种高温金属弹性硬密封蝶阀,其特征在于,还包括阀杆密封装置,所述阀杆密封装置包括:设置在所述阀杆两侧的填料座,所述填料座内设置填料。

6.根据权利要求2所述的一种高温金属弹性硬密封蝶阀,其特征在于,所述第一蝶板和所述第二蝶板的与所述伸缩件接触的一端呈楔形,且所述楔形的靠近所述阀杆的一侧的高度高于所述楔形远离所述阀杆的一侧的高度。

7.根据权利要求1所述的一种高温金属弹性硬密封蝶阀,其特征在于,所述第一蝶板与所述第一楔块的接触面为第一斜面,所述第二蝶板与所述第二楔块的接触面为第二斜面,且所述第一斜面与所述第二斜面呈镜像对称。

8.根据权利要求2所述的一种高温金属弹性硬密封蝶阀,其特征在于,所述伸缩件与所述阀座之间通过凸台连接。
