专利号: 202120183788X
申请人: 山东泉水环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

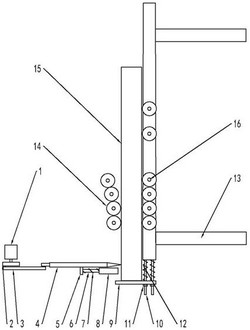

1.一种用于造纸工艺的竹料切片装置,其特征在于:包括机架主体(13),机架主体(13)上设置有带动竹子(15)移动的上进料齿辊组(14)和下进料齿辊组(16),机架主体(13)的上方靠近一端的位置设置有能够对竹子(15)切片的切刀(4),切刀(4)由升降单元驱动移动,切刀(4)的一侧设置有辅助推料单元,机架主体(13)上靠近切刀(4)下方的位置设置有控制切片厚度的调整单元,升降单元包括安装在机架主体(13)上靠近一端位置的上支架(20),切刀(4)的两侧分别固定安装有对称设置的滑套(18),滑套(18)的横截面为环形,每个滑套(18)内分别同轴穿设有滑杆(19),滑套(18)的轴线沿切刀(4)的移动方向设置,且滑杆(19)的上下两端分别与上支架(20)固定连接,切刀(4)的上端靠近中部的位置铰接有第一连接杆(3),第一连接杆(3)的上端与第一主动轮(2)的一侧靠近边缘的位置铰接,且第一主动轮(2)轴线与切刀(4)的移动方向垂直,第一主动轮(2)上传动连接有切片电机(1),切片电机(1)固定安装在上支架(20)上,调整单元包括设置在机架主体(13)一端的挡板(9),挡板(9)的一侧靠近下端的位置穿设有两个螺杆(10),螺杆(10)的一端与机架主体(13)的一侧固定连接,挡板(9)上开设有便于螺杆(10)穿过的孔,且每个螺杆(10)上远离机架主体(13)的一端通过螺纹旋接有螺母(11),且挡板(9)与机架主体(13)之间设置有第二弹簧(12),第二弹簧(12)套装在螺杆(10)上。

2.根据权利要求1所述的一种用于造纸工艺的竹料切片装置,其特征在于:所述辅助推料单元包括在切刀(4)上靠近挡板(9)的一侧固定安装的安装板(5),安装板(5)上连接有伸缩件。

3.根据权利要求2所述的一种用于造纸工艺的竹料切片装置,其特征在于:所述伸缩件的伸缩方向与切刀(4)的移动方向相同。

4.根据权利要求3所述的一种用于造纸工艺的竹料切片装置,其特征在于:所述伸缩件包括同轴装配的导向杆(6)和套筒(8),套筒(8)和导向杆(6)的轴线沿切刀(4)的移动方向设置。

5.根据权利要求4所述的一种用于造纸工艺的竹料切片装置,其特征在于:所述导向杆(6)的一端插入套筒(8)内一定距离,导向杆(6)的上端固定安装在安装板(5)上。

6.根据权利要求5所述的一种用于造纸工艺的竹料切片装置,其特征在于:所述套筒(8)与安装板(5)之间设置有第一弹簧(7),第一弹簧(7)套装在导向杆(6)上。

7.根据权利要求6所述的一种用于造纸工艺的竹料切片装置,其特征在于:所述第一弹簧(7)的一端与安装板(5)连接,另一端与套筒(8)连接。
