专利号: 2021202081850
申请人: 广州市罗氏企业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

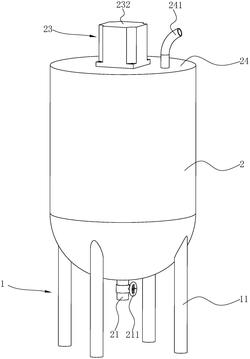

1.一种饲料添加剂加工用无尘粉碎机,其特征在于:包括机架(1),所述无尘粉碎机还包括粉碎筒(2),所述粉碎筒(2)与所述机架(1)固定连接,所述粉碎筒(2)上方设有进料管(241),所述粉碎筒(2)下方设有出料口(21),所述粉碎筒(2)内设有粉碎装置,所述粉碎装置包括转动连接在粉碎筒(2)内的粉碎刀片(22)以及驱动粉碎刀片(22)旋转的驱动机构(23),所述粉碎筒(2)还包括筛网(25),所述筛网(25)设有用于与所述粉碎筒(2)内壁沿竖直方向滑动连接的连接件,所述筛网(25)还设有补强网,所述粉碎筒(2)还设有向上冲击补强网的冲击装置,所述冲击装置位于所述补强网下方。

2.根据权利要求1所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述粉碎筒(2)包括顶板(24),所述顶板(24)固定连接于粉碎筒(2)顶部,所述顶板(24)开设避位孔,所述驱动机构(23)通过避位孔与粉碎刀片(22)连接以驱动粉碎刀片(22)旋转。

3.根据权利要求2所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述驱动机构(23)包括转轴(231)、驱动电机(232),所述转轴(231)安装于所述顶板(24)朝向粉碎筒(2)内部一侧,所述转轴(231)与所述顶板(24)转动连接,所述驱动电机(232)固定连接于所述顶板(24)远离粉碎筒(2)内部一侧,所述驱动电机(232)的驱动轴与所述转轴(231)固定连接,所述粉碎刀片(22)固定连接于所述转轴(231)的侧壁。

4.根据权利要求3所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述连接件包括安装环(251),所述连接件还包括多个周向设置于安装环(251)的凹槽(2511)以及粉碎筒(2)内壁的凸条(2512),所述凸条(2512)朝向出料口(21)的一端设有抵接块(25121),所述抵接块(25121)沿垂直于凸条(2512)的方向部分伸出凸条(2512)外,所述凹槽(2511)长度方向与所述转轴(231)长度方向平行设置,所述凹槽(2511)深度方向与所述转轴(231)长度方向垂直设置,所述凹槽(2511)的内壁与所述凸条(2512)的侧壁相贴合。

5.根据权利要求1所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述补强网包括上加强筋(261)以及下加强筋(262),所述筛网(25)位于所述上加强筋(261)与下加强筋(262)之间,所述上加强筋(261)截面呈三角形,所述上加强筋(261)的其中一个侧壁与所述筛网(25)相贴合。

6.根据权利要求1所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述冲击装置包括气缸(271),所述气缸(271)顶部设有推动块(2711)。

7.根据权利要求6所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述筛网(25)还设有加强块(2621),所述加强块(2621)与下加强筋(262)固定连接,所述加强块(2621)用于抵接所述推动块(2711)。

8.根据权利要求7所述的一种饲料添加剂加工用无尘粉碎机,其特征在于:所述加强块(2621)朝向远离筛网(25)中心的方向倾斜向下设置,且所述加强块(2621)的截面尺寸大于所述推动块(2711)的截面尺寸。
