专利号: 2021202145316
申请人: 郑州时代纵横仪器设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

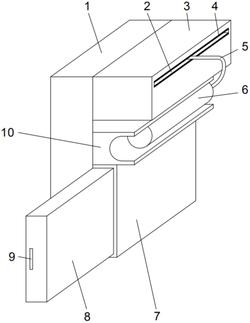

1.一种高精度超声波探伤仪,包括探伤仪本体(1),其特征在于,所述探伤仪本体(1)的背板上端固定连接有收纳框(3),所述收纳框(3)远离探伤仪本体(1)一端的侧壁上开设有开口(2),所述探伤仪本体(1)输入端固定连接有用于向探伤仪本体(1)内输送检测信息的导线(5),所述导线(5)远离探伤仪本体(1)的一端穿过收纳框(3)的开口(2)固定连接有用于进行检测探伤的超声探测头(6),所述收纳框(3)下方的探伤仪本体(1)侧壁上固定连接有用于固定超声探测头(6)的卡槽(10),所述收纳框(3)内设置有用于对导线(5)进行收放的收纳机构。2.根据权利要求1所述的一种高精度超声波探伤仪,其特征在于,所述开口(2)侧壁上固定连接有用于对导线(5)侧壁进行清理的毛刷(4)。3.根据权利要求1所述的一种高精度超声波探伤仪,其特征在于,所述卡槽(10)下方的探伤仪本体(1)侧壁上固定连接有固定框(7),所述固定框(7)内壁上滑动连接有用于放置书写纸的抽屉(8),所述抽屉(8)侧壁上固定连接有便于使用者移动抽屉(8)的把手(9)。4.根据权利要求1所述的一种高精度超声波探伤仪,其特征在于,所述收纳机构包括收卷杆(11)和往复螺杆(13),所述收卷杆(11)水平转动连接在收纳框(3)侧壁上,所述往复螺杆(13)水平固定连接在收卷杆(11)远离探伤仪本体(1)一侧的收纳框(3)侧壁上,所述收卷杆(11)和往复螺杆(13)不在同一水平面上,所述往复螺杆(13)侧壁上通过螺纹转动连接有使导线(5)均匀缠绕在收卷杆(11)侧壁上的移动块(14),所述收纳框(3)内的导线(5)缠绕在收卷杆(11)和移动块(14)侧壁上;所述收纳框(3)侧壁上开设有凹槽(12),所述收卷杆(11)其中一端穿过凹槽(12)固定连接有用于带动收卷杆(11)转动的转动杆(15),所述转动杆(15)与收卷杆(11)相互垂直,所述转动杆(15)远离收卷杆(11)的一端通过铰链转动连接有便于使用者转动转动杆(15)的摇柄(16)。5.根据权利要求4所述的一种高精度超声波探伤仪,其特征在于,所述摇柄(16)远离转动杆(15)的一端固定连接有用于使摇柄(16)固定在凹槽(12)内壁上的橡胶块(17)。6.根据权利要求1所述的一种高精度超声波探伤仪,其特征在于,所述探伤仪本体(1)侧壁上固定连接有便于使用者握持探伤仪本体(1)的摩擦套。
