专利号: 202120233283X
申请人: 广东维栋智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

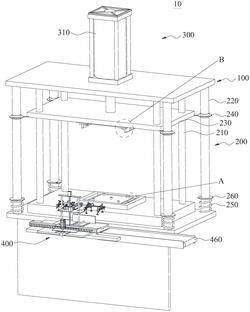

1.一种五金件冲压折弯设备,其特征在于,包括:基座;

导向缓冲装置,所述导向缓冲装置包括内导杆、外导杆、升降座、同步缓冲套、缓冲弹簧及缓冲环,所述内导杆和所述外导杆分别设置于所述基座上,所述升降座滑动设置于所述内导杆上,所述同步缓冲套套设于所述外导杆上,所述同步缓冲套与所述升降座连接,所述缓冲弹簧和所述缓冲环分别套设于所述外导杆上,所述缓冲弹簧分别与所述缓冲环及所述基座连接,所述缓冲环用于与所述同步缓冲套互相顶持;及折弯装置,所述折弯装置包括折弯驱动件、上模、折弯插块、下模及若干定位凸柱,所述折弯驱动件用于驱动所述升降座相对所述基座滑动,所述上模设置于所述升降座上,所述折弯插块设置于所述上模上,所述折弯插块用于与五金件互相顶持,所述下模设置于所述基座上,各所述定位凸柱分别设置于所述下模上,各所述定位凸柱均用于穿设五金件。

2.根据权利要求1所述的五金件冲压折弯设备,其特征在于,所述下模上开设有折弯避位槽,所述折弯避位槽用于容置所述折弯插块。

3.根据权利要求1所述的五金件冲压折弯设备,其特征在于,所述五金件冲压折弯设备还包括下料装置,所述下料装置包括下料移动机构、下料移动架及若干真空吸盘,所述下料移动机构用于驱动所述下料移动架相对所述基座移动,各所述真空吸盘分别设置于所述下料移动架上,各所述真空吸盘均用于吸附五金件。

4.根据权利要求3所述的五金件冲压折弯设备,其特征在于,所述下料移动机构包括X驱动件、X滑座、Y驱动件、Y滑座、Z驱动件及Z滑座,所述X驱动件用于驱动所述X滑座朝靠近或远离所述基座的方向移动,所述Y驱动件设置于所述X滑座上,所述Y驱动件用于驱动所述Y滑座相对所述X滑座滑动,所述Z驱动件用于驱动所述Z滑座朝靠近或远离所述Y滑座的方向移动,所述下料移动架与所述Z滑座连接。

5.根据权利要求4所述的五金件冲压折弯设备,其特征在于,所述下料移动机构还包括Y齿轮、Y齿条及Y导杆,所述Y齿轮与所述Y驱动件的驱动轴连接,所述Y齿条设置于所述Y滑座上,所述Y齿条与所述Y齿轮啮合,所述Y导杆设置于所述X滑座上,所述Y滑座与所述Y导杆滑动连接。

6.根据权利要求4所述的五金件冲压折弯设备,其特征在于,所述下料移动机构还包括翻转取料驱动件及皮带轮,所述翻转取料驱动件与所述皮带轮驱动连接,所述皮带轮转动设置于所述Z滑座上,所述下料移动架与所述皮带轮连接。

7.根据权利要求3所述的五金件冲压折弯设备,其特征在于,所述下料装置还包括下料皮带,所述下料皮带转动设置于所述基座上。

8.根据权利要求1所述的五金件冲压折弯设备,其特征在于,各所述定位凸柱上均设置有圆角部。

9.根据权利要求1所述的五金件冲压折弯设备,其特征在于,所述折弯驱动件为油缸。

10.根据权利要求1所述的五金件冲压折弯设备,其特征在于,所述导向缓冲装置为轴对称结构。
