专利号: 2021202334144
申请人: 四川省新津潜力泵业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

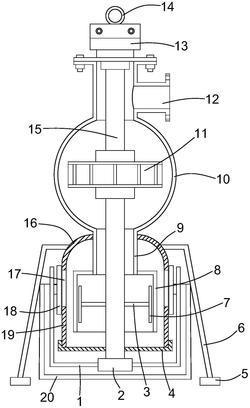

1.一种防堵型潜水泵,包括泵体(10),所述泵体(10)的上部配置有出水管(12)和驱动件(13),所述泵体(10)的下部配置有进水管(8),于所述泵体(10)内安装有泵轴(15),所述泵轴(15)上配置有叶轮(11),所述叶轮(11)分布于所述泵体(10)内腔,所述泵轴(15)的上端连接至所述驱动件(13),其特征在于:于所述进水管(8)外套设有过滤罩,所述过滤罩的下端配置有端盖(4),所述泵轴(15)贯穿所述端盖(4)并延伸至所述过滤罩外部,所述过滤罩上开设有若干个进水口(17),所述进水口(17)高于所述进水管(8)的进水端;

所述泵轴(15)上配置有多个横向刀片(3),所述横向刀片(3)分布于所述进水管(8)内部;

所述泵轴(15)的下端设置有拨杆(1),所述拨杆(1)上配置有刮除件(18),所述刮除件(18)靠近所述进水口(17)分布;

所述过滤罩外侧设置有多个支腿(6),于所述过滤罩外套设有缓冲罩(20),所述拨杆(1)分布于所述过滤罩和所述缓冲罩(20)之间,所述缓冲罩(20)的开口端连接至所述支腿(6)。

2.根据权利要求1所述的防堵型潜水泵,其特征在于:所述刮除件(18)包括刮板(181),所述刮板(181)上配置有安装腔(182),于所述安装腔(182)内滑动嵌套有刀架(183),所述刀架(183)与所述安装腔(182)底部之间配置有弹簧(185);

所述刀架(183)上设置有刮刀片(184)。

3.根据权利要求1所述的防堵型潜水泵,其特征在于:所述横向刀片(3)的端部配置有纵向刀片(7)。

4.根据权利要求1所述的防堵型潜水泵,其特征在于:所述泵体(10)与所述进水管(8)之间配置有连接管(9),所述泵轴(15)沿其轴向依次穿过泵体(10)、连接管(9)和进水管(8);

所述过滤罩包括彼此连接的圆弧部(16)和直筒部(19),所述圆弧部(16)分布于所述直筒部(19)的顶端,所述圆弧部(16)套设于所述连接管(9)外并与其螺纹连接,所述进水口(17)开设于所述直筒部(19)的上部。

5.根据权利要求1‑4中任一项所述的防堵型潜水泵,其特征在于:所述泵轴(15)的下端安装有安装块(2),所述拨杆(1)设置于所述安装块(2)的侧面。

6.根据权利要求4所述的防堵型潜水泵,其特征在于:所述多个支腿(6)圆周均布于所述圆弧部(16)的外壁上,所述支腿(6)的端部配置支脚块(5)。

7.根据权利要求1所述的防堵型潜水泵,其特征在于:所述驱动件(13)的顶端配置有吊环(14)。
