专利号: 2021202869356
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

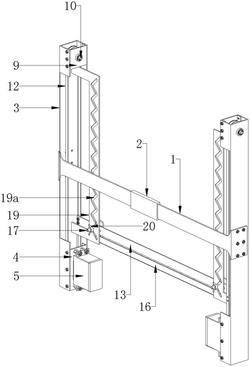

1.一种计算机显示器屏幕自清洁工具,其特征在于:包括手握条(1)、安装条(3)、舵机(5)、安装轴(10)、滑动条(13)及渗透条(14),所述手握条(1)水平且左右朝向设置,所述安装条(3)设有一对并分别竖直安装于手握条(1)的左右两端,所述安装条(3)的下侧安装有一个C型的舵机固定片(4),所述舵机(5)设有一对并分别借助四个连接柱(6)安装于两边的舵机固定片(4)上,所述舵机(5)的输出轴上借助圆形的连接片(7)连接有主动轮(8),所述安装条(3)的上侧安装有一个C型的转轴安装片(9),所述安装轴(10)借助轴承转动安装于转轴安装片(9)上,所述安装轴(10)的中间位置固定有从动轮(11),位于同一侧的主动轮(8)与从动轮(11)之间通过传动带(12)连接,所述滑动条(13)水平连接于左右的传动带(12)上,所述滑动条(13)的左右两边对称设有长条形的滑动槽(13a),所述渗透条(14)平行设于滑动条(13)的内侧,所述渗透条(14)的内外两侧分别设有清洁条(15)与清洁池(16),所述渗透条(14)在清洁条(15)与清洁池(16)之间均匀设有若干个渗透孔(14a),所述渗透条(14)的左右两边对称设有与其垂直固定的联动柱(17),所述联动柱(17)插装于位于其同一侧的滑动槽(13a)之中,所述联动柱(17)上连接有限位螺母(20),所述安装条(3)的内侧固定有C型的曲折条(19),所述曲折条(19)上设有曲折的曲折槽(19a),所述联动柱(17)插装于位于其同一侧的曲折槽(19a)之中。

2.根据权利要求1所述的一种计算机显示器屏幕自清洁工具,其特征在于:所述手握条(1)的中间位置套装有橡胶套(2)。

3.根据权利要求1所述的一种计算机显示器屏幕自清洁工具,其特征在于:所述联动柱(17)在滑动条(13)与渗透条(14)之间套装有复位弹簧(18)。
