专利号: 2021202948362
申请人: 青岛市市立医院(青岛市临床医学研究所、青岛市医学影像中心)
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-01-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

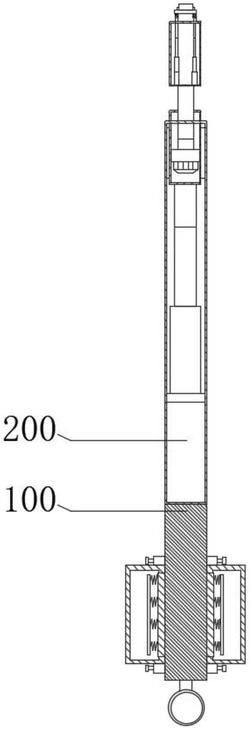

1.宫颈环扎术中宫颈内口指示器,其特征在于,包括基座(100),所述基座(100)包括第一杆体(110);

调节组件(200),所述调节组件(200)包括第一管体(210)、伸缩件(220)、第一转动件(230)、第二杆体(240)、第二转动件(250)、夹紧件(260)和指示器本体(270),所述第一管体(210)底部为封闭设置,所述第一管体(210)底部与所述第一杆体(110)一端固定连接,所述伸缩件(220)设置于所述第一管体(210)内部,所述第一转动件(230)底部与所述伸缩件(220)一端固定,所述第二杆体(240)与所述第一转动件(230)转动连接,所述第二转动件(250)底部与所述第二杆体(240)顶部固定,所述第二转动件(250)通过所述第二杆体(240)与所述第一转动件(230)转动连接,所述夹紧件(260)与所述第二转动件(250)转动连接,所述指示器本体(270)与所述夹紧件(260)固定连接,所述指示器本体(270)与所述夹紧件(260)对应设置。

2.根据权利要求1所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述第一杆体(110)表面设置有螺纹,所述第一杆体(110)外部螺纹套接有手持部(120),所述手持部(120)与所述第一杆体(110)对应设置。

3.根据权利要求2所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述手持部(120)包括套管(121)和支架(122),所述套管(121)螺纹套接于所述第一杆体(110),所述支架(122)与所述套管(121)两侧固定连接。

4.根据权利要求3所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述套管(121)一侧设置有弹簧(123),所述弹簧(123)设置为若干个,若干个所述弹簧(123)一端均固定于所述套管(121)一侧,若干所述弹簧(123)另一端固定有第一板体(1231)。

5.根据权利要求4所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述支架(122)两侧分别固定有块体(124),所述块体(124)表面转动贯穿有限位杆(1241),所述限位杆(1241)顶紧所述第一杆体(110)。

6.根据权利要求1所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述伸缩件(220)包括第二板体(221)、第一电动推杆(222)和第三杆体(223),所述第二板体(221)卡接固定于所述第一管体(210)内部,所述第一电动推杆(222)设置于所述第二板体(221)顶部,所述第一电动推杆(222)输出端与所述第三杆体(223)一端固定。

7.根据权利要求6所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述第一转动件(230)包括第二管体(231)和第一电机(232),所述第二管体(231)底部为封闭设置,所述第一电机(232)设置于所述第二管体(231)内部,所述第二管体(231)底部与所述第三杆体(223)一端固定,所述第二杆体(240)与所述第二管体(231)连通,所述第二杆体(240)一端与所述第一电机(232)输出端固定。

8.根据权利要求7所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述第二转动件(250)包括第三管体(251)和第二电动推杆(252),所述第三管体(251)两端均为封闭设置,所述第二电动推杆(252)设置于所述第三管体(251)内部,所述第二电动推杆(252)输出端设置有铰链(2521),所述铰链(2521)另一端固定于所述夹紧件(260)底部。

9.根据权利要求8所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述夹紧件(260)包括槽体(261)、螺杆(262)、滑块(263)和第二电机(264),所述槽体(261)底部为封闭设置,所述槽体(261)底部与所述铰链(2521)一端固定,所述螺杆(262)转动设置于所述槽体(261)内部,所述滑块(263)螺纹套接于所述螺杆(262),所述第二电机(264)固定于所述槽体(261)一侧,所述第二电机(264)输出端与所述螺杆(262)一端固定。

10.根据权利要求9所述的宫颈环扎术中宫颈内口指示器,其特征在于,所述螺杆(262)包括第四杆体(2621)和第五杆体(2622),所述第四杆体(2621)和所述第五杆体(2622)之间固定,所述第四杆体(2621)和所述第五杆体(2622)表面螺距相同,方向相反,所述滑块(263)分别螺纹套接于所述第四杆体(2621)和所述第五杆体(2622)。
