专利号: 2021202977863
申请人: 河南凯沃过滤器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

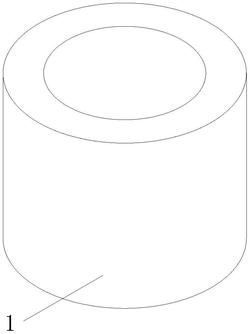

1.一种油气分离滤芯组件,包括外壳(1),其特征在于:所述外壳(1)的内部固定连接有内过滤芯(2),内过滤芯(2)的表面设置有外过滤芯(3),内过滤芯(2)的表面固定连接有第一弹簧(4),外过滤芯(3)的表面开设有活动槽(5),活动槽(5)的内部滑动连接有滑动杆(6),滑动杆(6)的表面活动套接有第二弹簧(7),滑动杆(6)的底部固定连接有滑动块(8),活动槽(5)的底部开设有滑动槽(9),滑动块(8)的表面套接有第三弹簧(14),滑动槽(9)的内部开设有连接槽(10),活动槽(5)的表面开设有通槽(11)。

2.根据权利要求1所述的一种油气分离滤芯组件,其特征在于:所述第一弹簧(4)的后端与外过滤芯(3)的内壁固定连接,第一弹簧(4)的数量为两个,两个第一弹簧(4)呈镜像的形式对称分布在内过滤芯(2)的表面。

3.根据权利要求1所述的一种油气分离滤芯组件,其特征在于:所述滑动杆(6)的右端与内过滤芯(2)的表面固定连接,第二弹簧(7)的右端与内过滤芯(2)的表面固定连接,第二弹簧(7)的左端与外过滤芯(3)的内壁固定连接。

4.根据权利要求1所述的一种油气分离滤芯组件,其特征在于:所述滑动块(8)的形状为倒置的T形,第三弹簧(14)的右端与滑动槽(9)的内部固定连接,第三弹簧(14)的左端与滑动块(8)的表面固定连接,连接槽(10)贯穿滑动槽(9)的内部并延伸至外过滤芯(3)的内部,滑动块(8)的右端表面设置有引导斜面。

5.根据权利要求1所述的一种油气分离滤芯组件,其特征在于:所述通槽(11)与连接槽(10)相互连通,通槽(11)的内部滑动连接有卡块(12),滑动杆(6)的底部开设有卡槽(13)。

6.根据权利要求5所述的一种油气分离滤芯组件,其特征在于:所述卡槽(13)的形状与卡块(12)的形状相吻合,卡块(12)的底端同样设置有引导斜面。
