专利号: 2021203233032
申请人: 济南华辰实业有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

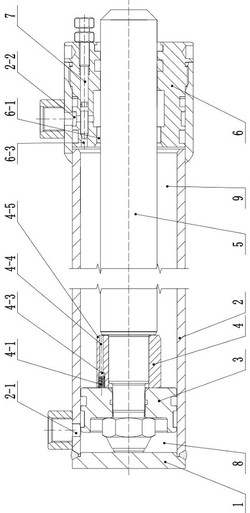

1.一种可调节缓冲油缸,包括依次连接的缸底、缸筒和缸头,活塞杆的后端设有外径依次缩小的缓冲套安装段和活塞安装段,活塞安装段上套装有在缸筒内配合滑动的活塞,缓冲套安装段上套装有缓冲套,缓冲套的两端分别与活塞和活塞杆的轴肩相抵接;活塞将缸筒分成有杆腔和无杆腔,在缸筒上位于无杆腔的一侧设置无杆腔油口,在缸头的侧壁设有与缸头孔连通的有杆腔油口,缸头上靠近有杆腔的缸头孔设置缓冲孔,有杆腔通过缓冲孔与有杆腔油口连通;活塞杆运动时其前端可从缸头的缸头孔伸出,缓冲套运动至缓冲孔内时,缓冲套的外壁与缓冲孔内壁间隙配合,其特征在于:所述缓冲孔靠近有杆腔的一端设有第一锥形斜面,第一锥形斜面朝有杆腔方向直径逐渐扩大;所述缓冲套靠近缓冲孔的一端设有第二锥形斜面,第二锥形斜面朝缓冲孔方向直径逐渐缩小;缓冲套上设有至少一个与有杆腔相连通的轴向通孔,轴向通孔靠近活塞的一段为弹簧安装孔,另一段为过油孔,弹簧安装孔的直径大于过油孔的直径,弹簧安装孔内设有一个钢球和弹簧,弹簧将钢球压靠在过油孔与弹簧安装孔的结合部将过油孔封堵,缓冲套与活塞相抵接的端面上、弹簧安装孔与缓冲套的外侧面之间设有径向沟槽。

2.根据权利要求1所述的一种可调节缓冲油缸,其特征在于:所述缸头上靠近有杆腔设有轴向的节流孔,缸头上远离有杆腔设有与节流孔同轴且直径大于节流孔直径的调节孔,调节孔中设置调节杆,调节杆的前端为锥形头,调节杆的后端设有螺纹段,调节孔远离节流孔的一端设有内螺纹与所述的螺纹段相适配,调节杆旋入调节孔后,其前端锥形头的圆锥面可抵靠在节流孔与调节孔的结合部将节流孔封堵;节流孔处于封堵状态时,调节杆上位于锥形头与有杆腔油口之间的一段其直径小于调节孔的直径。

3.根据权利要求2所述的一种可调节缓冲油缸,其特征在于:所述的调节杆上设有环形槽,环形槽中设有密封圈。
