专利号: 2021203505978
申请人: 扬州市职业大学(扬州市广播电视大学)
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

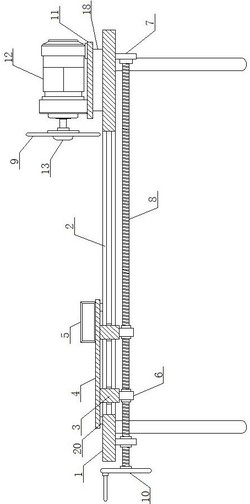

1.一种金属配件磨削装置,其特征在于:包括工作台和磨盘,所述工作台的上端开设有导向槽,所述导向槽的内壁两侧滑动连接有移动块,所述移动块的上端固定连接有放置板,所述放置板的上端前侧和后侧均设有夹持机构,所述移动块的下端固定连接有推动块,所述工作台的下端两侧均固定连接有固定板,所述固定板的内部转动连接有同一丝杆,所述丝杆贯穿推动块与推动块螺纹连接,所述丝杆的左端贯穿固定板固定连接有转盘,所述工作台的上端左侧固定连接有支撑板,所述支撑板的上端固定连接有驱动电机,所述驱动电机的输出轴端部固定连接有安装座,所述安装座的侧壁设有销接组件,所述磨盘的中部开设有安装口,所述磨盘的内部等角度开设有四个装卸口,所述安装口的内壁开设有销槽,所述销槽与装卸口相连通,所述销接组件与销槽销接,所述安装座通过销接组件与磨盘的安装口卡接;

所述夹持机构包括竖板、夹持螺杆和夹板,所述竖板固定连接在放置板的上端右侧,所述竖板的内部螺纹连接有夹持螺杆,所述夹持螺杆的一端转动连接夹板,所述夹板滑动连接在放置板的上端。

2.根据权利要求1所述的一种金属配件磨削装置,其特征在于:所述支撑板的下端一体式连接有支撑块,所述支撑块与工作台的上端固定连接,所述支撑块的高度为10‑15cm。

3.根据权利要求1所述的一种金属配件磨削装置,其特征在于:所述销接组件包括弹簧槽、伸缩弹簧和销块,所述弹簧槽开设在安装座的侧壁,所述伸缩弹簧固定连接在弹簧槽的内部,所述销块活动连接在弹簧槽的内部,所述销块与伸缩弹簧固定连接,所述销块伸出安装座的侧壁与销槽销接。

4.根据权利要求1所述的一种金属配件磨削装置,其特征在于:所述安装座呈凸字形,所述安装座设为圆形座,所述安装座的周侧等角度设有四个销接组件。

5.根据权利要求1所述的一种金属配件磨削装置,其特征在于:所述安装口的内侧等角度设有四个引导槽,所述引导槽与销槽相连通。

6.根据权利要求1所述的一种金属配件磨削装置,其特征在于:所述放置板的下端前侧和后侧均固定连接有滑块,所述工作台的上端前侧和后侧均开设有滑槽,所述滑块滑动连接在滑槽的内部。
