专利号: 2021203695370
申请人: 张水兵
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

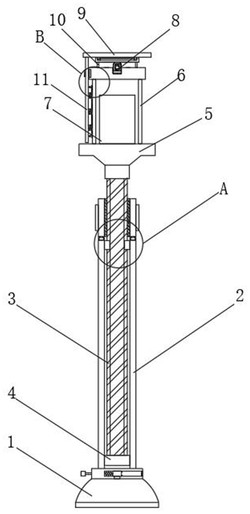

1.一种建筑工程施工现场用照明设备,包括固定吸盘(1),其特征在于:所述固定吸盘(1)的上端固定安装有安装柱(2),所述安装柱(2)内部上端的两侧均固定安装有限位块(12),所述安装柱(2)的上端活动安装有旋转螺套(13),所述旋转螺套(13)的内部活动穿插安装有伸缩螺杆(3),其表面的两侧均开设有限位槽(14),所述限位槽(14)与限位块(12)活动连接,所述伸缩螺杆(3)的下端活动穿插在安装柱(2)的内部,且该端固定安装有活动块(4),所述伸缩螺杆(3)的上端固定安装有灯座(5),所述灯座(5)的上端安装有照明灯泡(7),所述灯座(5)的表面固定安装有灯罩(6),所述灯罩(6)的上端固定安装有安装架(10),所述安装架(10)下端的中间位置处固定安装有电机(8),所述安装架(10)的上端活动安装有旋转圆盘(9),所述旋转圆盘(9)下端的一侧固定安装有清扫杆(11),所述清扫杆(11)下端的一侧固定安装有安装盒(18),所述安装盒(18)的一侧活动安装有清扫条(16),所述清扫条(16)的一侧与灯罩(6)的表面相贴合,所述清扫条(16)一端的两侧均固定安装有连接板(19),所述连接板(19)的一端活动穿插在安装盒(18)的内部,且与安装盒(18)内壁的两侧均活动连接,所述安装盒(18)的内部固定安装有支撑弹簧(20),所述支撑弹簧(20)一端与清扫条(16)的一侧固定连接。

2.根据权利要求1所述的一种建筑工程施工现场用照明设备,其特征在于:所述固定吸盘(1)上端的一侧开设有进气槽(22),所述进气槽(22)内部的一侧开设有进气孔(23),所述进气孔(23)的一端位于所述固定吸盘(1)的外侧。

3.根据权利要求2所述的一种建筑工程施工现场用照明设备,其特征在于:所述固定吸盘(1)的一侧活动穿插有拉杆(21),所述拉杆(21)一端活动穿插在进气槽(22)的内部,且该端固定安装有挡块(24),所述挡块(24)的一侧与进气孔(23)的一端相贴合。

4.根据权利要求3所述的一种建筑工程施工现场用照明设备,其特征在于:所述进气槽(22)内部的一端固定安装有过滤网,所述进气槽(22)的内部一端固定安装有挡圈,所述挡圈的一侧与挡块(24)的一端相贴合。

5.根据权利要求4所述的一种建筑工程施工现场用照明设备,其特征在于:所述拉杆(21)的表面套设有复位弹簧(25),所述复位弹簧(25)的一端与挡块(24)的一侧固定连接,其另一端与进气槽(22)内壁的一端固定连接。

6.根据权利要求1所述的一种建筑工程施工现场用照明设备,其特征在于:所述灯罩(6)的上端开设有环形槽(15),所述环形槽(15)内部的一端活动安装有连接架(17),所述连接架(17)一端的内部活动安装有清扫杆(11)。

7.根据权利要求1所述的一种建筑工程施工现场用照明设备,其特征在于:所述灯罩(6)的上端开设有活动槽,所述旋转圆盘(9)的下端固定安装有环形块,其与活动槽活动连接。
