专利号: 2021203717365
申请人: 厦门嘉合熙创意设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

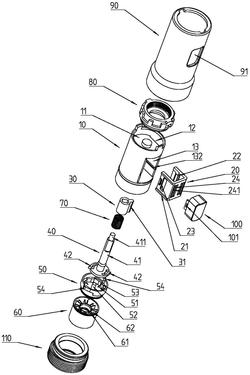

1.一种单按钮水龙头,其特征在于包括:本体,为圆柱形旋转体,由上至下设置连通的进水口、通道、切换腔,还包括一连通大气的致动腔,所述致动腔与所述通道并列位于所述进水口和所述切换腔之间,所述切换腔和所述致动腔之间设置连通孔,所述切换腔内壁设置以其转轴为轴心阵列的棘齿D;

按钮,滑动设置在所述致动腔内,所述按钮设置推压部;

传动件,转动设置在所述连通孔内,所述传动件设置同轴的转轴和棘爪A,所述棘爪A位于所述切换腔内,所述转轴与所述连通孔转动密封配合,并穿过所述连通孔延伸至所述致动腔内;

拨动块,固定设置在所述转轴上,所述拨动块上设置与所述推压部相配合的拨动杆;

复位件,为所述按钮或所述传动件提供复位;

出水组件,固定设置在所述切换腔内,设置至少2路出水口;

切换盘,设置在所述切换腔内,控制所述出水口的水路通断,所述切换盘上设置棘齿B、棘爪C、过水孔,所述棘齿B与所述棘爪A配合,所述棘爪C与所述棘齿D配合;

在推动所述按钮时,所述棘爪A与所述棘齿B作用,所述切换盘转动预设角度;

在松开所述按钮时,所述棘爪C与所述棘齿D作用,所述切换盘不跟随所述传动件回转,且所述棘爪A卡入所述棘齿B的下一工位。

2.根据权利要求1所述的一种单按钮水龙头,其特征在于,所述通道为一对,呈左右对称分布,所述致动腔在两个通道之间;所述致动腔和所述按钮相临近的侧壁上设置相互配合的滑槽和滑动筋条,所述滑槽与所述滑动筋条延伸方向与所述连通孔轴心垂直。

3.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,所述致动腔侧壁上设置卡槽,所述按钮相应位置设置防脱的卡钩。

4.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,所述复位件为扭簧,预紧设置在所述转轴上,预紧力方向为所述传动件转动复位的方向。

5.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,所述复位件为弹簧,预紧设置在所述按钮上,预紧力方向为所述按钮弹起复位的方向。

6.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,所述棘爪A和/或所述棘爪C以其转动轴线为轴心阵列设置至少2个。

7.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,所述转轴与所述致动腔上顶面设置相互配合的插接轴和插接孔,所述插接轴和插接孔与转动轴心同轴。

8.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,所述传动件与所述切换盘设置相互配合的插接轴和插接孔,所述插接轴和插接孔与转动轴心同轴。

9.根据权利要求1或2所述的一种单按钮水龙头,其特征在于,还包括进水接头、外壳、按键、固定螺母,所述进水接头固定设置在所述进水口处,所述外壳套装在所述本体上,所述外壳设置侧孔,所述按键固定插装在所述按钮上并从所述侧孔向外延伸,所述固定螺母固定设置在所述外壳下端,并与所述本体及所述出水组件相配合。

10.根据权利要求9所述的一种单按钮水龙头,其特征在于,所述按钮按压的一面设置卡接孔,所述按键相应位置设置与所述卡接孔相配合的卡接部,所述卡接孔上设置卡接齿,限制所述按键脱离。
