专利号: 2021203789626
申请人: 广西大都督科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

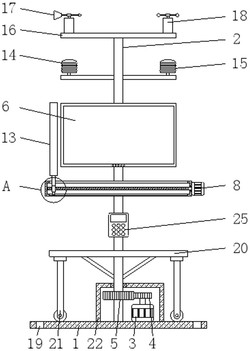

1.一种绿色建筑施工用全方位建筑数据监测仪,包括底板(1),其特征在于:所述底板(1)的顶部活动连接有支撑杆(2),所述底板(1)顶部的右侧固定连接有第一电机(3),所述第一电机(3)的转轴固定连接有第一齿轮(4),所述支撑杆(2)表面的底部固定套设有第二齿轮(5),所述第一齿轮(4)与第二齿轮(5)啮合,所述支撑杆(2)前侧的顶部固定连接有显示屏(6),所述支撑杆(2)的前侧固定连接有驱动箱(7),所述驱动箱(7)的右侧固定连接有第二电机(8),所述第二电机(8)的转轴贯穿至驱动箱(7)的内腔并固定连接有丝杆(9),所述丝杆(9)的表面螺纹套设有螺纹套(10),所述螺纹套(10)的顶部固定连接有连接块(11),所述驱动箱(7)的顶部开设有长孔(12),所述连接块(11)的顶部贯穿长孔(12)并固定连接有与显示屏(6)相适配的清洁刷(13),所述支撑杆(2)左侧的顶部固定连接有湿度传感器(14),所述支撑杆(2)右侧的顶部固定连接有粉尘传感器(15),所述支撑杆(2)的顶端固定连接有支撑板(16),所述支撑板(16)顶部的左侧固定连接有风向传感器(17),所述支撑板(16)顶部的右侧固定连接有风速传感器(18),所述底板(1)顶部的四角均开设有安装孔(19)。

2.根据权利要求1所述的一种绿色建筑施工用全方位建筑数据监测仪,其特征在于:所述支撑杆(2)的表面固定套设有导向板(20),所述导向板(20)底部的两侧均活动连接有导向轮(21),所述导向轮(21)的底部与底板(1)相接触。

3.根据权利要求1所述的一种绿色建筑施工用全方位建筑数据监测仪,其特征在于:所述底板(1)的顶部固定连接有保护箱(22),所述第一电机(3)、第一齿轮(4)和第二齿轮(5)均位于保护箱(22)的内腔。

4.根据权利要求1所述的一种绿色建筑施工用全方位建筑数据监测仪,其特征在于:所述螺纹套(10)的底部固定连接有滑块(23),所述驱动箱(7)内腔的底部开设有滑槽(24),所述滑块(23)的底部延伸至滑槽(24)的内腔。

5.根据权利要求1所述的一种绿色建筑施工用全方位建筑数据监测仪,其特征在于:所述支撑杆(2)前侧的底部固定连接有控制器(25),所述控制器(25)分别与第一电机(3)、显示屏(6)、第二电机(8)、湿度传感器(14)、粉尘传感器(15)、风向传感器(17)和风速传感器(18)电性连接。
